Hệ thống phanh ô tô: Phân loại, cấu tạo và nguyên lý hoạt động

Hệ thống phanh xe ô tô là một trong những bộ phận rất quan trọng, giúp người lái đảm bảo an toàn trên mọi hành trình. Do đó, khi trang bị cho mình đầy đủ kiến thức về phanh xe sẽ giúp tài xế nâng cao hiệu suất hoạt động của phanh, tăng tuổi thọ sử dụng và đảm bảo an toàn. Cùng Bridgestone tìm hiểu hệ thống phanh này và những điều cần biết qua bài viết sau nhé!

MỤC LỤC BÀI VIẾT 1. Hệ thống phanh ô tô là gì? 2. Cấu tạo của từng loại cơ cấu phanh xe ô tô 2.1. Cấu tạo hệ thống phanh tang trống của xe 2.2. Cấu tạo hệ thống phanh đĩa của xe 3. Phân loại hệ thống phanh ô tô phổ biến 3.1. Hệ thống phanh theo kiểu dẫn động 3.2. Hệ thống phanh theo chức năng 3.3. Các hệ thống phanh điện tử hiện đại 4. Nguyên lý hoạt động của hệ thống phanh 5. Một số lưu ý về sử dụng hệ thống phanh xe 6. Các lỗi phanh xe ô tô thường gặp 6.1. Phanh bị kêu 6.2. Phanh bị nặng 6.3. Bàn đạp phanh bị thấp 6.4. Xe mất phanh 7. Câu hỏi thường gặp về hệ thống phanh 7.1. Tiện ắc phanh là gì? 7.2. Cùm phanh ô tô là gì? 7.3. Hệ thống phanh ABS trên xe ô tô là gì?

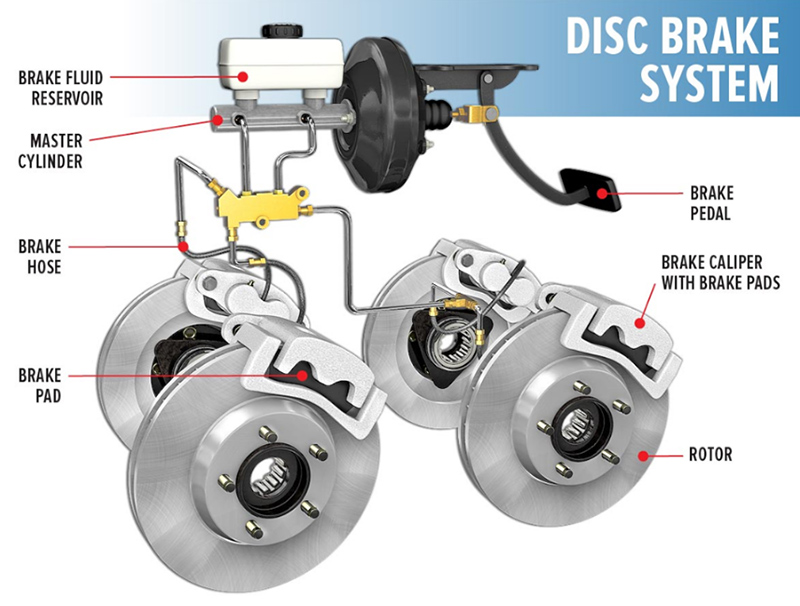

Hệ thống phanh ô tô là gì?

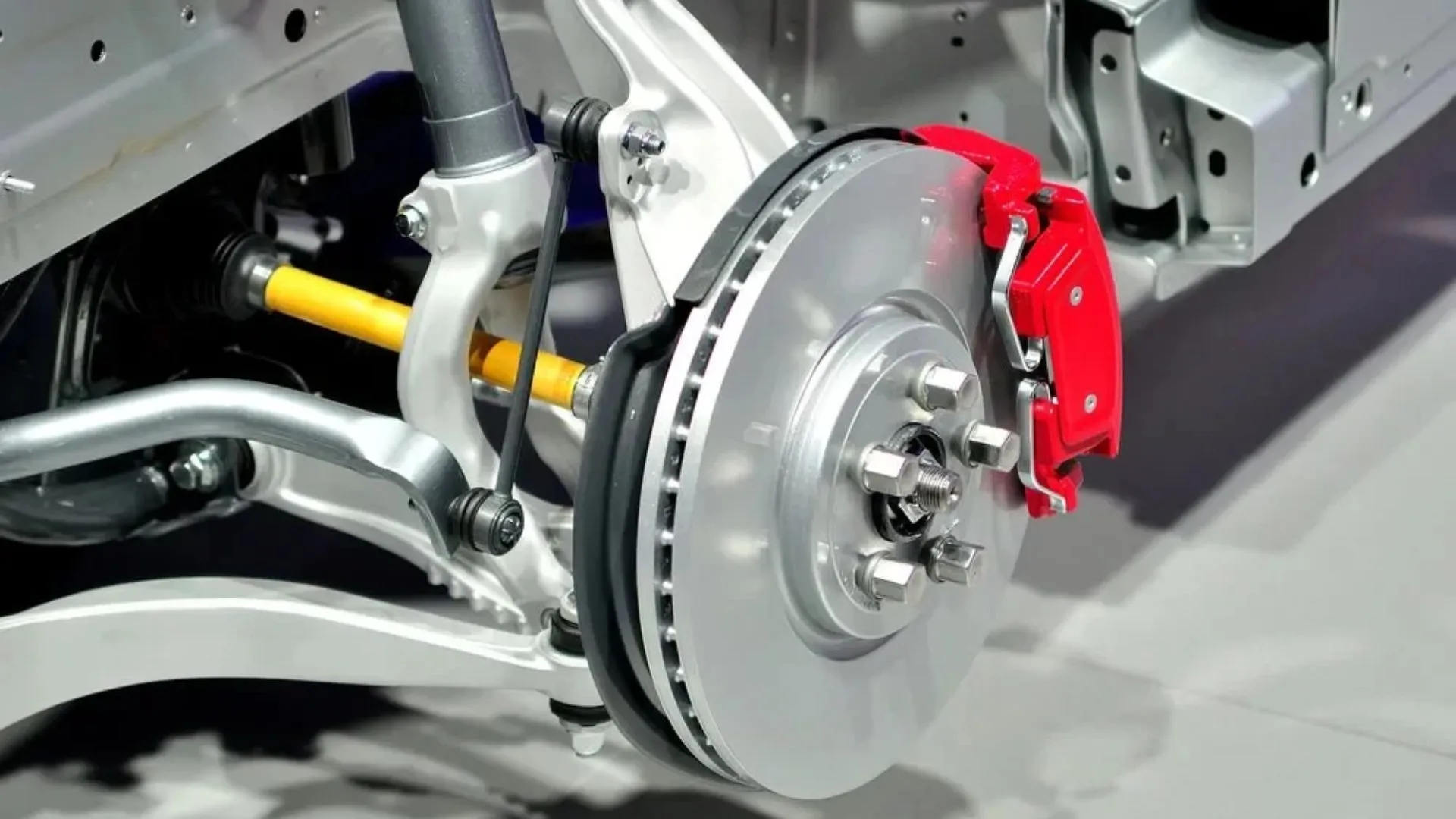

Hệ thống phanh ô tô là cụm cơ cấu cơ học, thủy lực trên xe, có chức năng giảm tốc độ hoặc dừng chuyển động của bánh xe bằng cách chuyển hóa động năng thành nhiệt năng thông qua lực ma sát. Đây là hệ thống an toàn chủ động quan trọng nhất trên mỗi chiếc xe.

Một hệ thống phanh tiêu chuẩn trên ô tô hiện đại gồm 4 bộ phận chính:

- Bàn đạp phanh: Tiếp nhận lực từ người lái.

- Bộ trợ lực phanh: Khuếch đại lực đạp, giúp giảm lực cần thiết từ 2 đến 4 lần.

- Xi-lanh chính: Chuyển hóa lực cơ học thành áp suất dầu phanh.

- Cơ cấu phanh bánh xe: Thực thi lực hãm tại điểm tiếp xúc giữa lốp và mặt đường.

Cấu tạo của từng loại cơ cấu phanh xe ô tô

Cơ cấu phanh xe ô tô gồm 2 loại chính: phanh tang trống và phanh đĩa. Mỗi loại có kết cấu và nguyên lý hoạt động riêng biệt, ảnh hưởng trực tiếp đến hiệu suất hãm và độ an toàn khi vận hành.

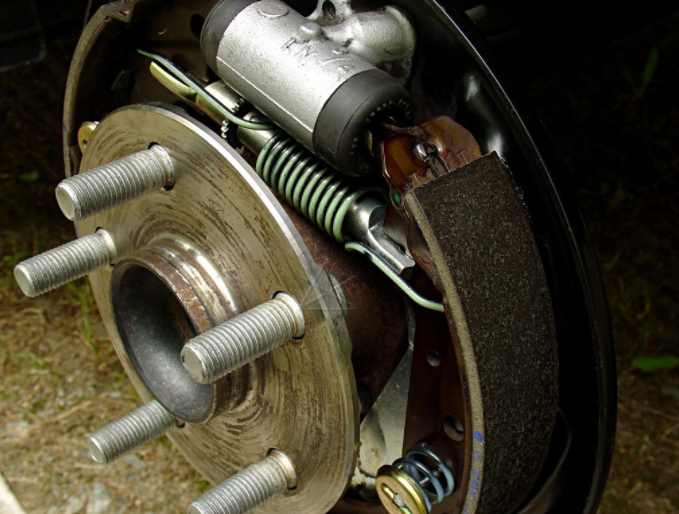

Cấu tạo hệ thống phanh tang trống của xe

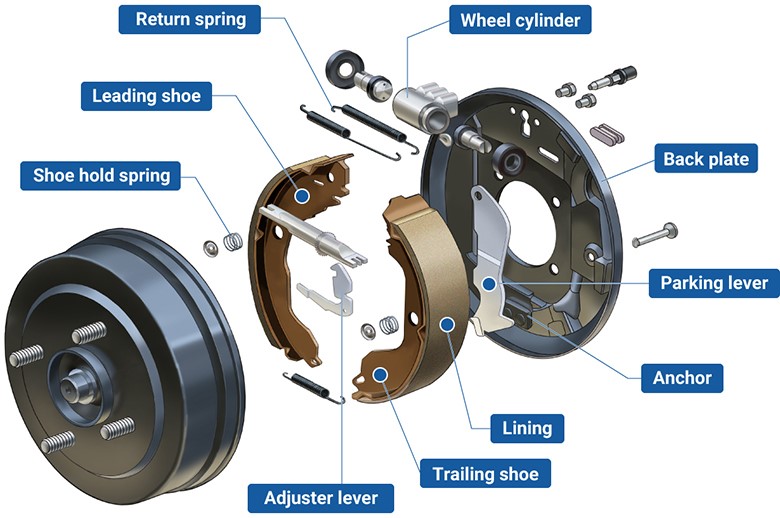

Phanh tang trống (drum brake) gồm các bộ phận cốt lõi như: trống phanh, má phanh, xy-lanh bánh xe, và lò xo hoàn lực.

- Trống phanh: Có hình dạng hộp kim loại rỗng, gắn liền với trục dẫn động của bánh xe. Bề mặt tiếp xúc bên trong được gia công nhám để tăng lực ma sát khi phanh tác động.

- Má phanh (Guốc phanh): Được làm bằng thép, bề mặt tiếp xúc với trống phanh được phủ thêm 1 lớp hợp chất chịu ma sát. Guốc phanh được điều khiển bởi dây cáp hoặc một piston thủy lực để tạo lực bung, ép vào trống phanh. Hệ thống này khá phức tạp, có nhiều chi tiết cồng kềnh, độ bền kém, quá trình bảo dưỡng phức tạp.

- Xi-lanh bánh xe: Nhận áp suất dầu phanh từ xy-lanh chính, đẩy 2 piston sang 2 phía để bung guốc phanh ra tiếp xúc với trống.

- Lò xo hoàn lực: Kéo guốc phanh trở về vị trí ban đầu khi nhả bàn đạp, ngăn hiện tượng bó phanh liên tục.

Ưu điểm của phanh tang trống

Chi phí sản xuất thấp hơn 30–40% so với phanh đĩa, diện tích ma sát lớn, tích hợp được phanh đỗ xe cơ học bên trong trống. Thường dùng cho bánh sau xe phổ thông và xe tải nhẹ.

Nhược điểm

Khả năng tản nhiệt kém do cơ cấu khép kín, dễ bị mất hiệu lực do quá nhiệt khi phanh liên tục trên dốc dài. Chu kỳ bảo dưỡng phức tạp hơn với nhiều chi tiết cần căn chỉnh.

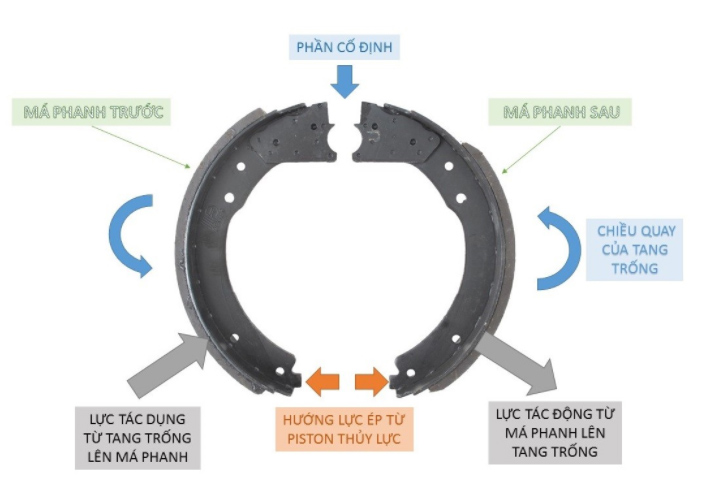

Cấu tạo và nguyên lý hoạt động cơ bản của má phanh tang trống (Nguồn: Sưu tầm)

>> Xem thêm:

- Top 5 hãng xe ô tô của Đức nổi tiếng, được yêu thích nhất hiện nay

- Top 12 mẫu xe ô tô cho nữ đẹp sang hiện nay

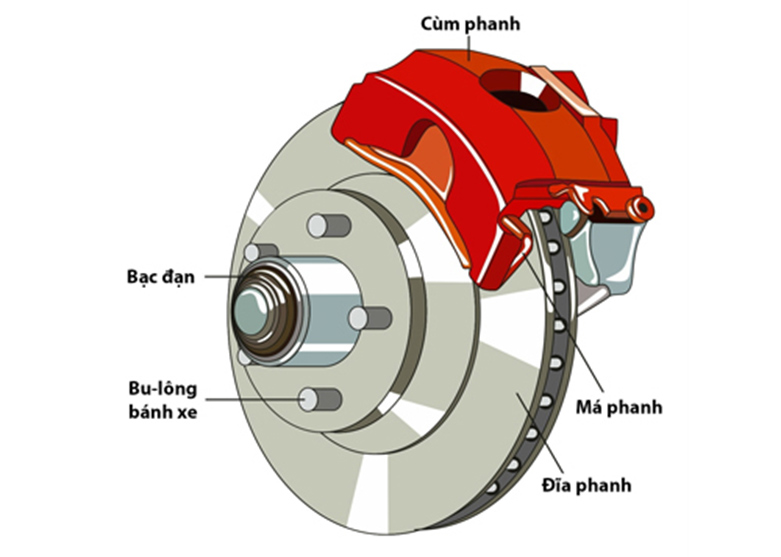

Cấu tạo hệ thống phanh đĩa của xe

Khi mà một vài dòng xe phổ thông vẫn còn đang sử dụng phanh tang trống cho bánh sau thì hầu hết các dòng xe đời mới đều đã sử dụng phanh đĩa trên cả bốn bánh vì chúng sẽ giúp cho xe dừng lại tốt hơn và tản nhiệt nhanh hơn.

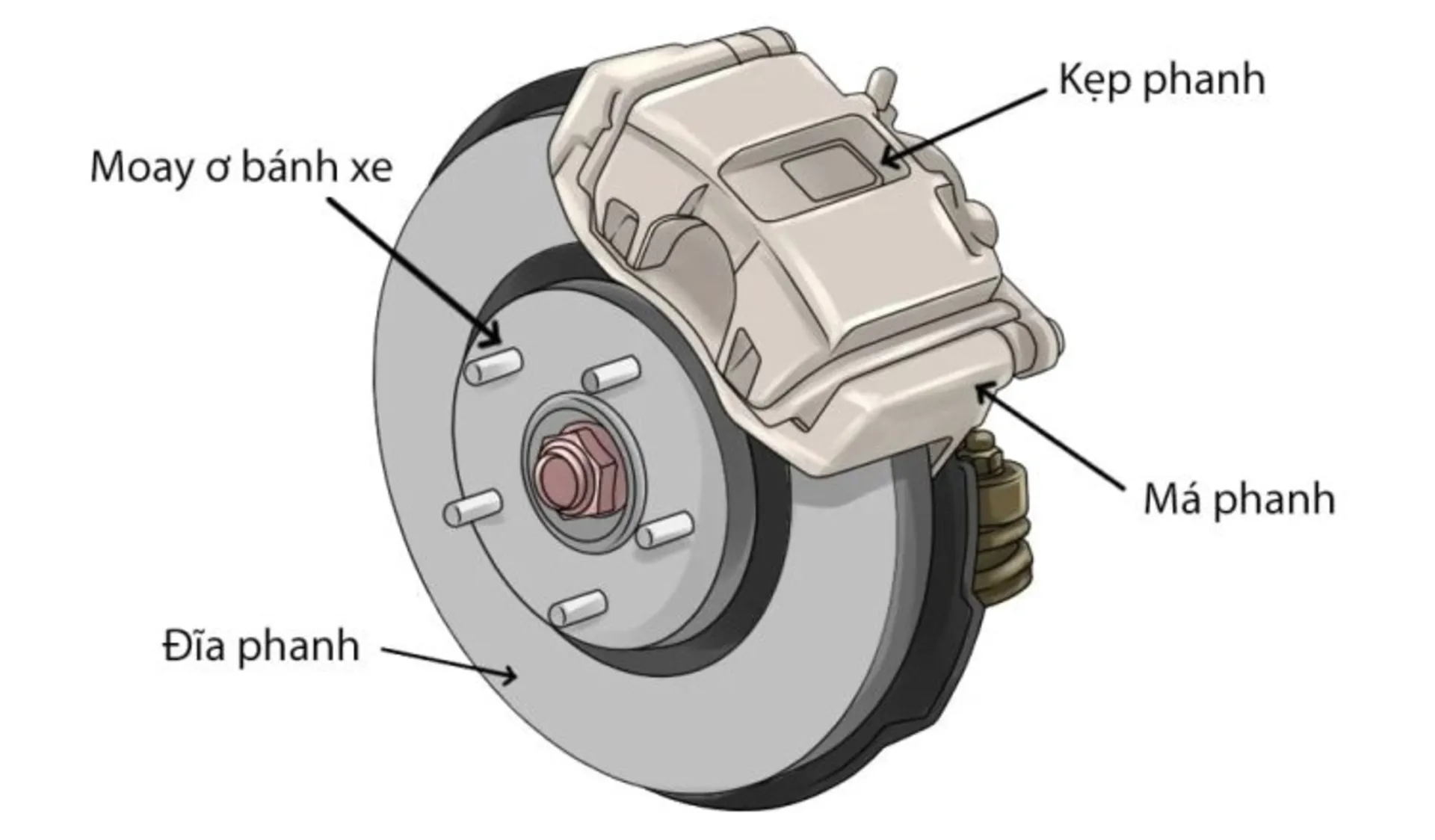

Về cơ bản, cấu tạo phanh đĩa ô tô sẽ bao gồm 4 bộ phận chính là đĩa phanh, cùm phanh, má phanh và điều khiển dầu:

- Đĩa phanh: Thường làm bằng thép không gỉ hoặc hợp kim đúc, gắn liền với moay-ơ bánh xe và quay cùng tốc độ với bánh xe. Đĩa phanh thường được thiết kế các rãnh hoặc lỗ nhỏ để tản nhiệt nhanh chóng trong quá trình sinh nhiệt khi phanh.

- Cùm phanh: Là bộ phận chứa piston và giá đỡ má phanh. Cùm phanh có nhiệm vụ ép chặt má phanh vào đĩa phanh. Có hai loại cùm phanh phổ biến: cùm phanh nổi (di chuyển được) và cùm phanh cố định.

- Má phanh: Được đặt ở hai bên của đĩa phanh, bề mặt má phanh làm bằng vật liệu ma sát cao (như gốm hoặc bán kim loại). Khi phanh, má phanh sẽ kẹp chặt vào đĩa phanh để tạo lực cản.

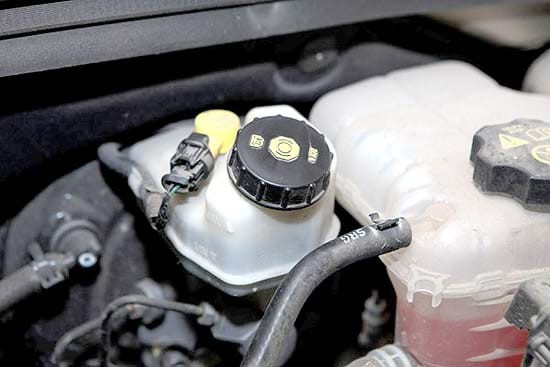

- Piston phanh và hệ thống dẫn động dầu: Khi đạp bàn đạp, lực tác động lên bình dầu phanh, tạo ra áp suất thủy lực truyền qua đường ống để đẩy piston bên trong cùm phanh. Piston này sẽ trực tiếp đẩy má phanh kẹp vào đĩa phanh.

>> Xem thêm:

- Áp suất lốp là gì? Hướng dẫn cách đo áp suất lốp ô tô đúng chuẩn

- Ắc quy ô tô là gì? Phân loại, thời hạn sử dụng & bảng giá 2026

Trong hai loại phanh này, thì phanh đĩa vượt trội hơn vì nó tản nhiệt nhanh hơn nhiều, giảm được khả năng bị “cháy bố phanh” khi phanh quá nóng đến nỗi phanh không hoạt động được. Tuy nhiên thì loại này cũng đắt hơn, đó là lý do tại sao một vài mẫu xe phổ thông hiện nay vẫn còn sử dụng phanh tang trống ở bánh sau.

Phân loại hệ thống phanh ô tô phổ biến

Hệ thống phanh ô tô được phân loại theo 3 tiêu chí chính: kiểu dẫn động, chức năng vận hành, và công nghệ điều khiển điện tử. Mỗi loại đáp ứng yêu cầu an toàn và điều kiện vận hành khác nhau.

Hệ thống phanh theo kiểu dẫn động

Kiểu dẫn động xác định cách lực từ bàn đạp truyền đến bánh xe. Có bốn kiểu phổ biến:

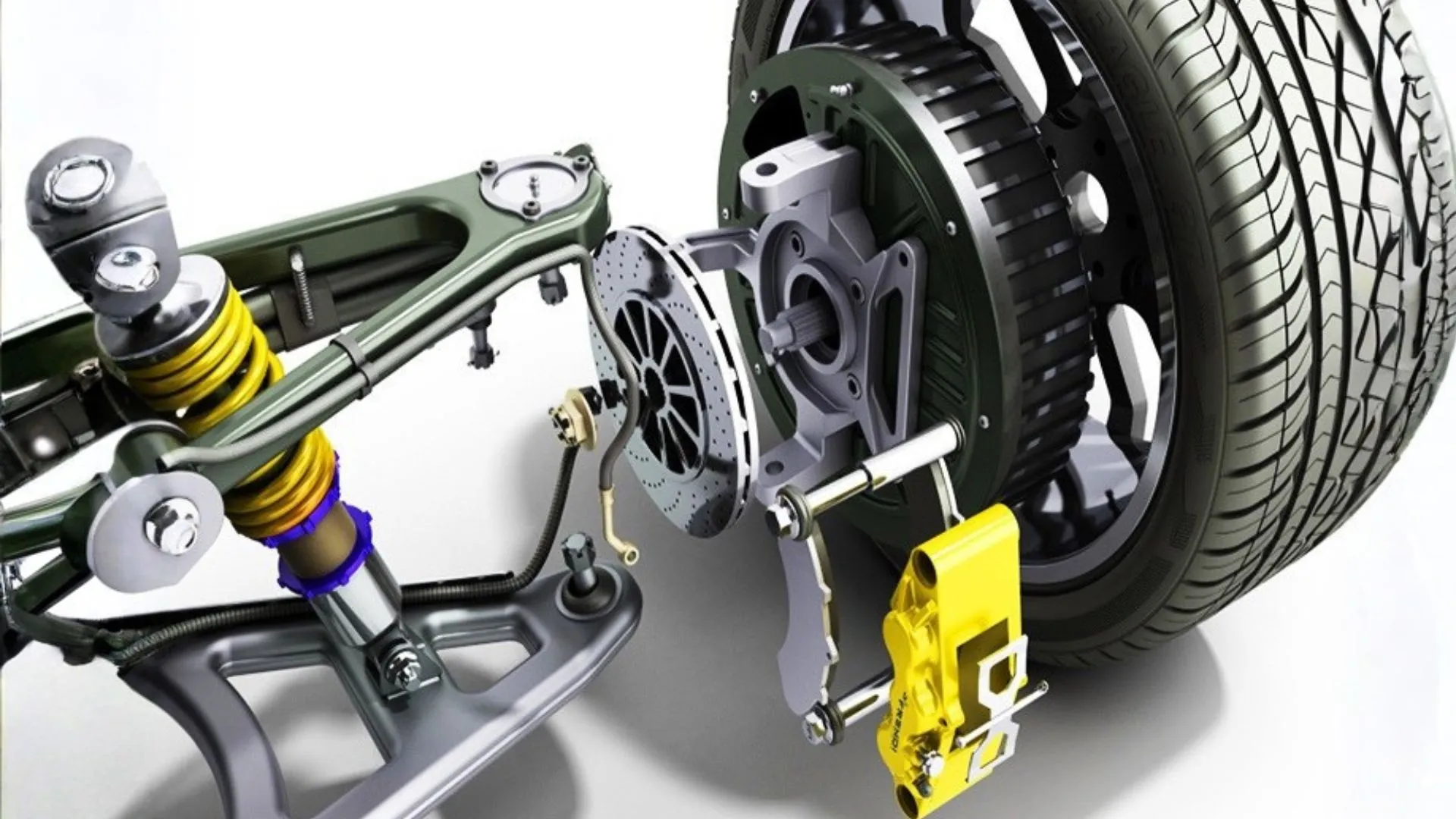

- Phanh thủy lực: Là kiểu dẫn động được dùng phổ biến nhất trên xe con và xe du lịch. Khi tài xế đạp phanh, lực tác động nén dầu phanh trong xi-lanh chính, truyền áp suất qua đường ống đến xi-lanh bánh xe. Hệ thống thủy lực phản ứng nhanh, kết cấu gọn, và dễ bảo dưỡng.

- Phanh thủy lực điện tử: Sử dụng cảm biến và bộ điều khiển điện tử để điều tiết lực phanh chủ động, tạo nền tảng vận hành cho các tính năng an toàn như ABS và EBD.

- Phanh khí nén: Sử dụng khí nén thay cho dầu phanh để tạo lực hãm. Đây là tiêu chuẩn bắt buộc trên xe tải hạng nặng, xe khách, và xe đầu kéo, những phương tiện có tải trọng lớn mà lực phanh thủy lực thông thường không đủ khả năng đáp ứng.

- Phanh cơ khí: Truyền lực phanh qua dây cáp hoặc thanh kéo. Kiểu dẫn động này có cấu tạo đơn giản nhưng lực hãm không đồng đều và phụ thuộc vào sức lực người lái. Trên ô tô hiện đại, phanh cơ khí chủ yếu được ứng dụng cho phanh tay (phanh đỗ), không dùng làm hệ thống phanh chính.

Hệ thống phanh theo chức năng

- Phanh chính (phanh chân): Được lắp trên cả 4 bánh xe, hoạt động mỗi khi tài xế đạp phanh để giảm tốc hoặc dừng xe.

- Phanh tay (phanh dừng): Giúp giữ xe cố định khi đỗ trên địa hình dốc, phanh tay ngăn xe trôi tự do bằng cách khóa cứng bánh sau qua cơ cấu cơ khí hoặc điện tử.

- Phanh động cơ: Được lắp trên xe tải hoặc các xe số sàn để hỗ trợ giảm tốc cho phanh chính trên các đoạn dốc dài.

>> Xem thêm:

- Bạn biết gì về cân bằng động? Khi nào cần cân bằng động lốp xe?

- Cách thay lốp xe ô tô dự phòng đúng kỹ thuật, an toàn 2026

Các hệ thống phanh điện tử hiện đại

- Phanh ABS (Anti-lock Braking System): Ngăn bánh xe bị khóa cứng khi phanh gấp, duy trì khả năng kiểm soát hướng lái.

- EBD (Electronic Brakeforce Distribution): Tự động phân phối lực phanh giữa các bánh xe theo tải trọng thực tế.

- BA (Brake Assist): Phát hiện tình huống phanh khẩn cấp và tăng áp suất phanh lên mức tối đa tức thì.

- ESC (Electronic Stability Control): Phanh từng bánh xe riêng lẻ để giữ ổn định thân xe khi vào cua hoặc tránh vật cản đột ngột.

- Regenerative Braking: Thu hồi động năng khi giảm tốc và chuyển hóa thành điện năng nạp lại pin, áp dụng trên xe hybrid và xe điện.

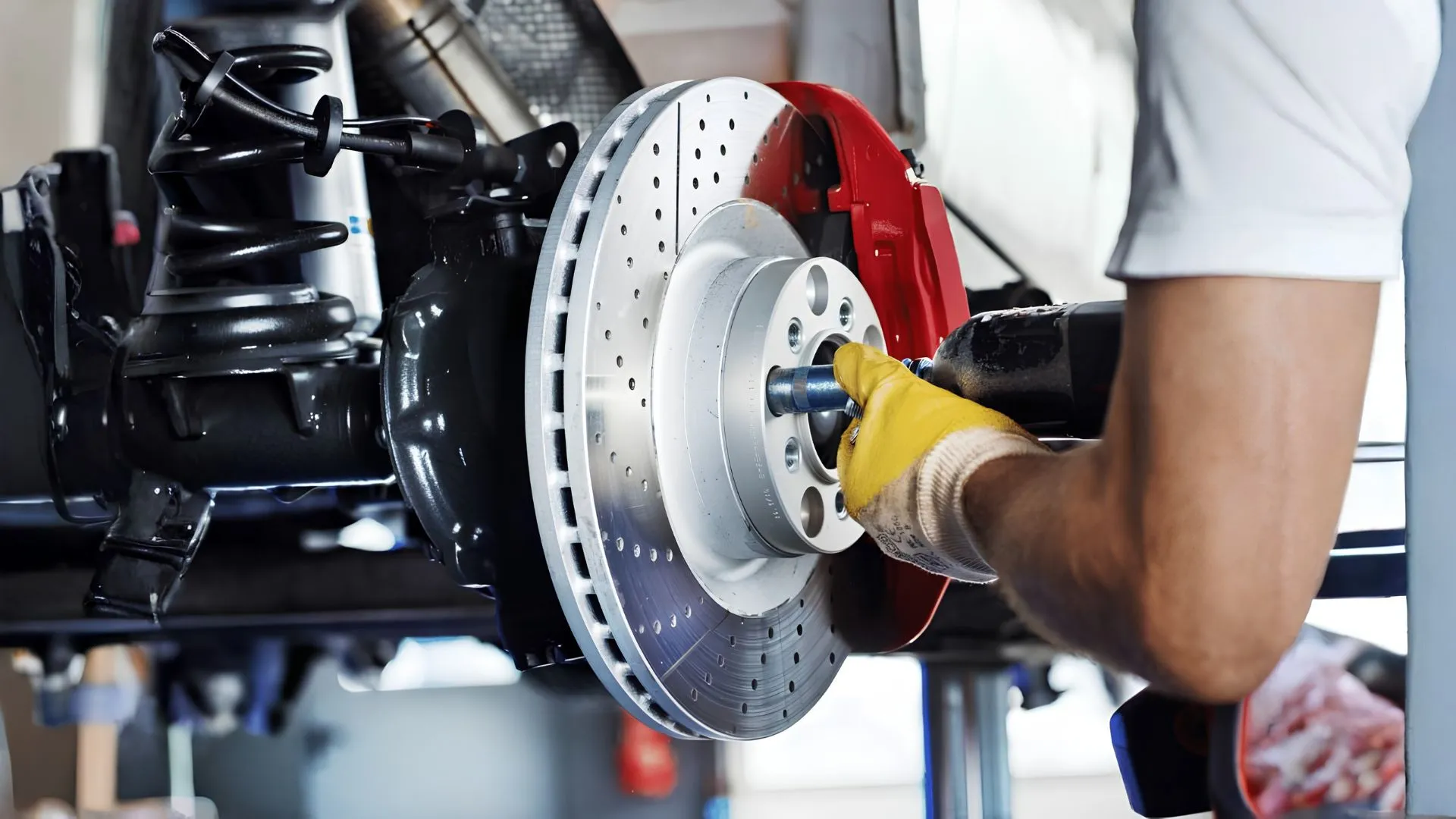

- Phanh tay điện tử (EPB): Thay thế cáp cơ khí bằng mô-tơ điện, tự động nhả khi xe bắt đầu di chuyển.

- Phanh điện từ: Dùng lực từ trường thay cho ma sát để hãm tốc, phổ biến trên xe chuyên dụng và thiết bị công nghiệp hạng nặng.

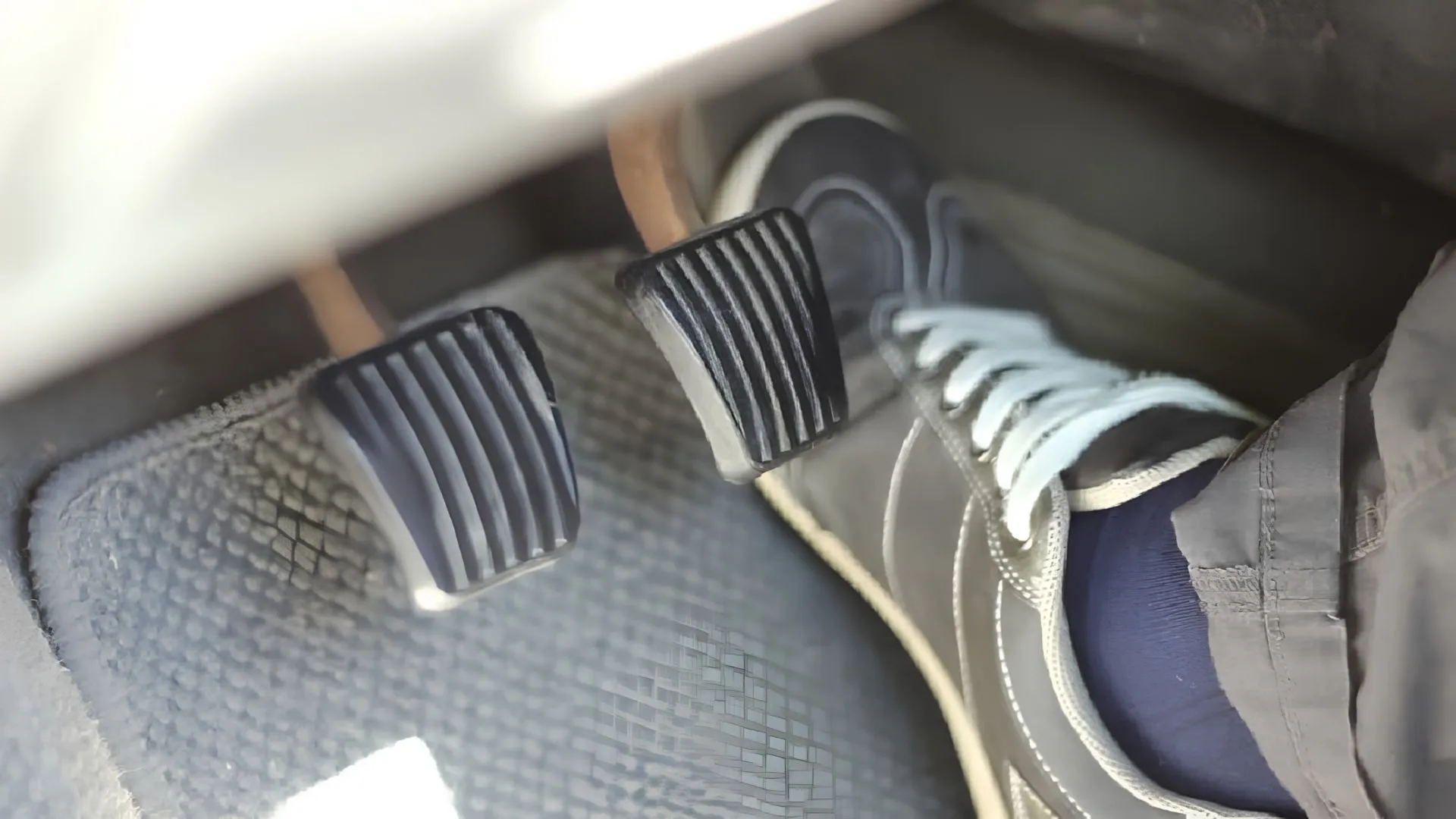

Nguyên lý hoạt động của hệ thống phanh

Hệ thống phanh ô tô được kích hoạt ngay khi người lái nhấn vào bàn đạp phanh. Lực từ bàn đạp truyền đến bầu trợ lực, làm các piston dịch chuyển và nén dầu bên trong xi lanh chính, khiến áp suất trong hệ thống tăng lên. Áp suất này đẩy dầu qua các đường ống đến xi lanh tại từng bánh xe, ép piston và guốc phanh áp chặt vào má phanh. Lực ma sát sinh ra làm tang trống và moay ơ giảm tốc hoặc dừng hẳn tùy theo mức độ người lái tác động.

Khi người lái nhả chân khỏi bàn đạp, áp suất trong hệ thống giảm, các piston trong xi lanh phanh đẩy dầu ngược trở về xi lanh chính, cơ chế nhả phanh được kích hoạt và xe dần lấy lại tốc độ theo ý muốn của người lái.

Lưu ý: Hiệu quả phanh thực tế phụ thuộc không chỉ vào hệ thống phanh mà còn vào chất lượng lốp xe. Lốp ô tô Bridgestone với hoa văn thoát nước và hợp chất cao su tối ưu giúp duy trì lực bám mặt đường, điều kiện tiên quyết để lực hãm từ phanh được truyền xuống đường hiệu quả.

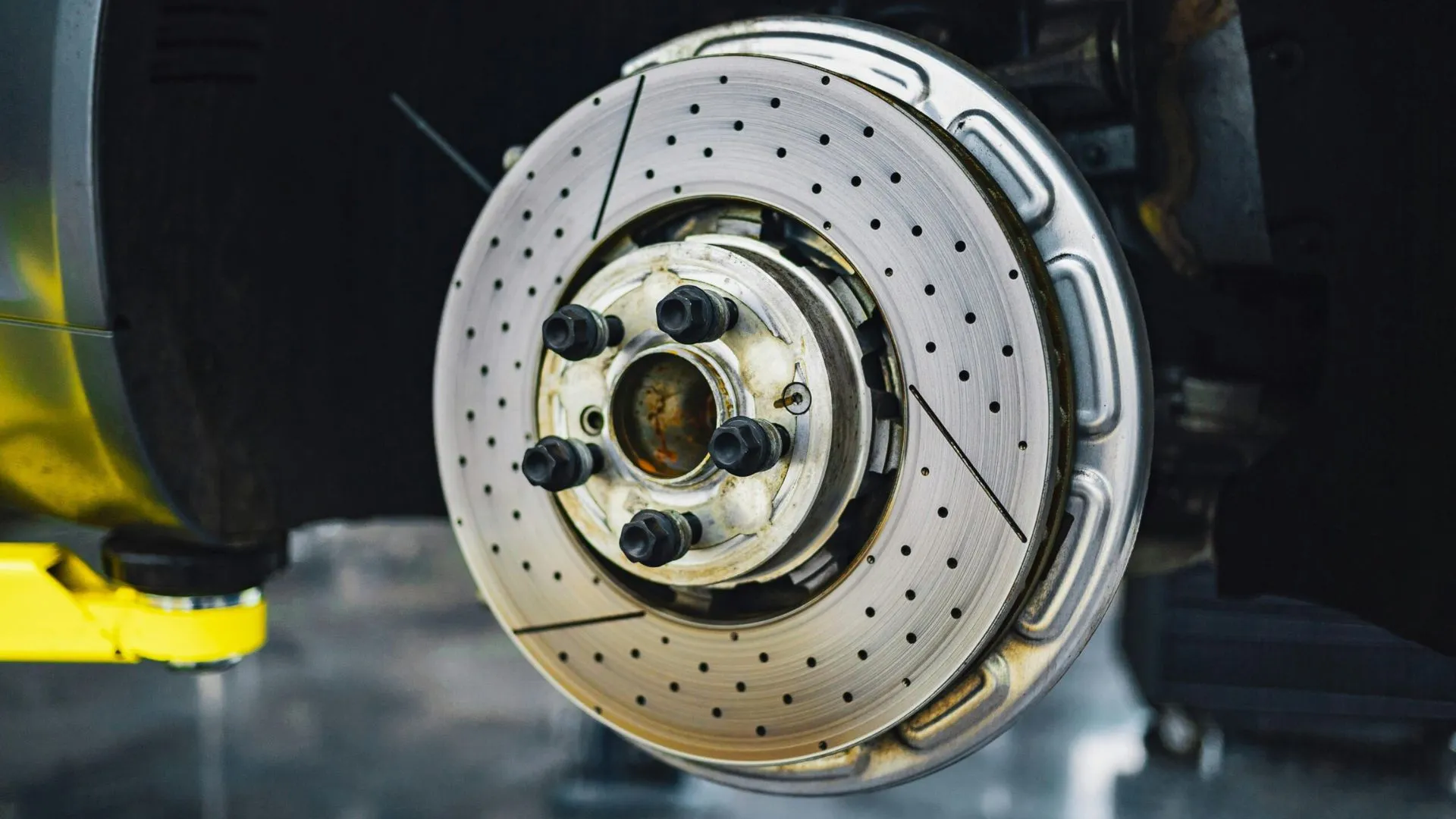

Một số lưu ý về sử dụng hệ thống phanh xe

Dưới đây là các lưu ý quan trọng khi sử dụng hệ thống phanh ô tô:

- Phanh sớm và dứt khoát: Quan sát xa, phanh sớm, đạp phanh từ từ và dứt khoát. Tránh việc đạp phanh gấp thường xuyên vì sẽ làm hệ thống quá nhiệt, khiến má phanh và đĩa phanh nhanh mòn.

- Tuyệt đối không rà phanh khi xuống dốc: Đối với đường đèo dốc dài, việc rà phanh liên tục sẽ sinh ra lượng nhiệt rất lớn, gây cháy má phanh, mất tác dụng phanh. Thay vào đó, hãy về số thấp (số L, D1, D2, M hoặc chế độ số tay) để tận dụng lực hãm của động cơ, tránh tình trạng mất phanh do quá nhiệt.

- Không rửa xe ngay khi vừa di chuyển chặng đường dài: Má phanh và đĩa phanh đang ở nhiệt độ rất cao, việc xịt rửa bằng nước lạnh đột ngột có thể làm cong vênh đĩa phanh.

- Bảo dưỡng định kỳ: Kiểm tra độ dày má phanh và tình trạng đĩa phanh. Theo dõi và thay dầu phanh định kỳ theo khuyến cáo của nhà sản xuất để đảm bảo áp suất thủy lực hoạt động tốt.

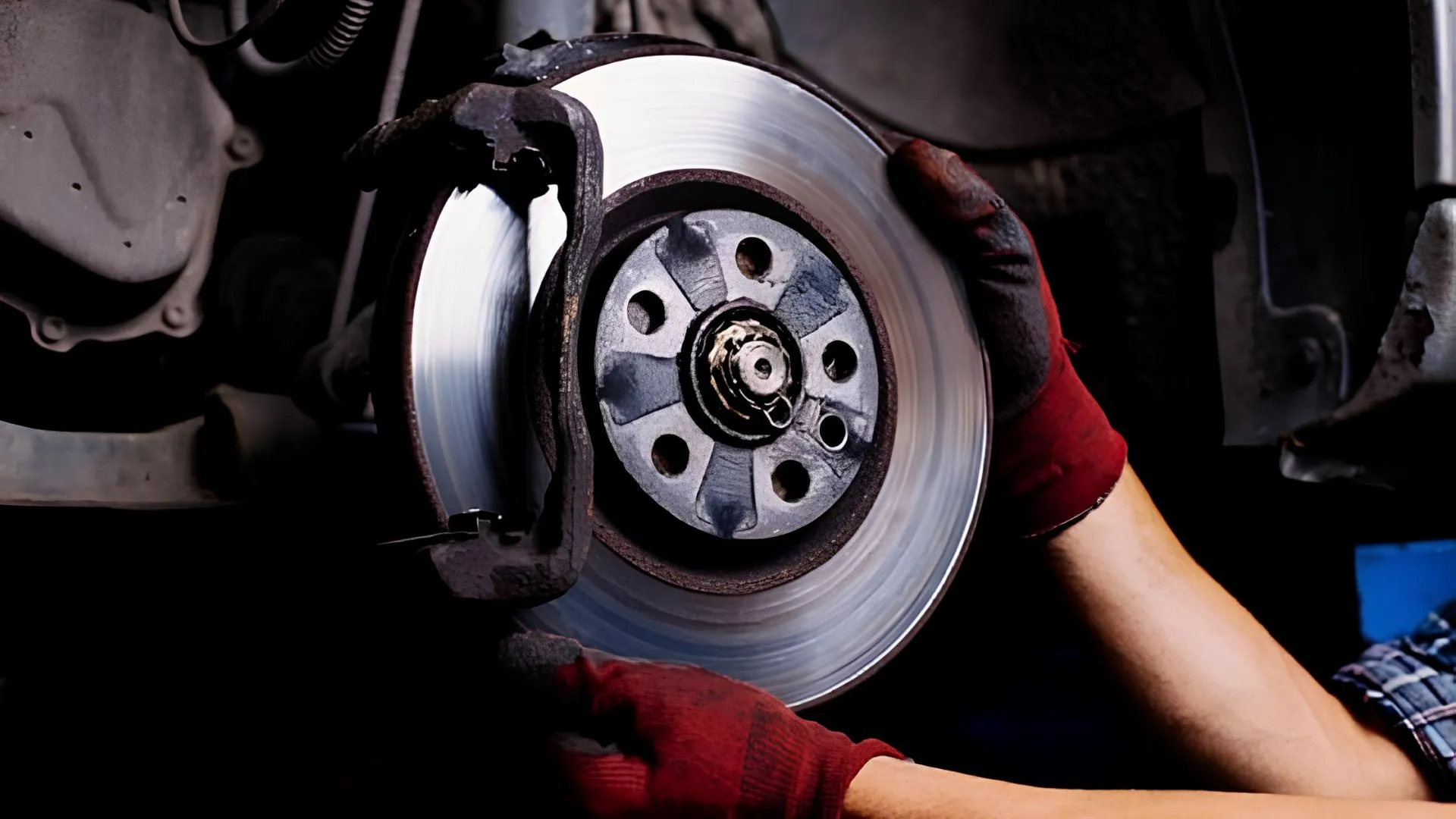

Các lỗi phanh xe ô tô thường gặp

Dưới đây là những lỗi thường gặp của hệ thống  phanh xe ô tô:

Phanh bị kêu

Khi phanh bị kêu bạn sẽ thấy có những tiếng kêu lạ khi đạp phanh. Có nhiều nguyên nhân khiến phanh xe ô tô bị kêu như: Má phanh bị mòn, má phanh xe bị bẩn, má phanh lỏng, phanh xe bị đọng nước hay mâm phanh lỏng…

Phanh bị nặng

Nếu có cảm giác nặng khi đạp phanh có thể do phanh bị nặng khiến bạn khó khăn khi đạp chân phanh và cần nhiều sức. Những nguyên nhân thường gặp khiến phanh xe bị nặng phải kể tới: Do đường ống dẫn dầu của xe bị tắc, bầu trợ lực phanh có vấn đề, kẹt lò xo, xe bị bó chân phanh, v.v

Bàn đạp phanh bị thấp

Đây là dấu hiệu cho thấy hệ thống phanh xe của bạn đang có vấn đề và cần xử lý sớm. Những nguyên nhân thường gặp khiến bàn đạp phanh xe bị thấp gồm: Đĩa phanh bị đảo, thiếu dầu phanh, xilanh chính có vấn đề, má phanh mòn hay trợ lực phanh có trục trặc, v.v.

Xe mất phanh

Xe bị mất phanh là vấn đề rất nghiêm trọng khi lái xe và sẽ gây nguy hiểm cho tài xế. Các nguyên nhân chính khiến xe mất phanh do phanh ABS có vấn đề, không khí lọt vào đường ống dẫn dầu của phanh xe hay áp suất dầu phanh bị mất.

Câu hỏi thường gặp về hệ thống phanh

Tiện ắc phanh là gì?

Tiện ắc phanh (hay còn gọi là chốt ắc phanh) là chi tiết cơ khí dạng trục/chốt, có nhiệm vụ giữ cùm phanh gắn vào giá đỡ và dẫn hướng cho cùm phanh di chuyển tịnh tiến. Ắc phanh giúp các bộ phận phanh không bị xê dịch trong quá trình vận hành, đồng thời là điểm tựa để cùm phanh trượt ra/vào khi tác động lực. Khi ắc phanh bị mòn hoặc lỏng, phanh sẽ có tiếng kêu lạ và lực hãm không đều.

Cùm phanh ô tô là gì?

Cùm phanh (caliper) là bộ phận bao quanh đĩa phanh, bên trong chứa piston và giữ má phanh ở hai bên. Khi đạp phanh, áp suất dầu đẩy piston trong cùm phanh ra, ép chặt má phanh vào hai mặt đĩa phanh tạo lực ma sát hãm xe. Có hai loại cùm phanh phổ biến là cùm phanh nổi và cùm phanh cố định.

Hệ thống phanh ABS trên xe ô tô là gì?

Phanh ABS (Anti - Lock Brake System) là hệ thống chống bó cứng phanh được trang bị trên hầu hết ô tô hiện đại. Khi người lái phanh gấp trong tình huống khẩn cấp, hệ thống phanh ABS sẽ ngăn bánh xe bị bó cứng và trượt dài trên mặt đường, giúp người lái vẫn kiểm soát được hướng lái và giữ thân xe ổn định trong suốt quá trình dừng xe.

Hệ thống phanh là "lá chắn" an toàn không thể thiếu trên mỗi chiếc xe ô tô. Hiểu rõ cấu tạo, nguyên lý hoạt động cũng như các loại phanh phổ biến sẽ giúp bạn chủ động hơn trong việc phát hiện sớm hư hỏng, bảo dưỡng đúng lịch và xử lý tình huống hiệu quả khi lưu thông trên đường.

Bên cạnh việc duy trì hệ thống phanh trong trạng thái tốt nhất, đừng quên rằng lốp xe cũng đóng vai trò then chốt trong việc đảm bảo lực hãm được truyền xuống mặt đường một cách hiệu quả. Lốp ô tô Bridgestone với công nghệ hoa văn thoát nước và hợp chất cao su tiên tiến giúp tối ưu lực bám, phối hợp hoàn hảo với hệ thống phanh để mang lại cảm giác lái an toàn và tự tin trong mọi điều kiện thời tiết.
