Hệ thống lái ô tô là gì? Cấu tạo, sơ đồ, phân loại & nguyên lý làm việc
Hệ thống lái là một trong những bộ phận quan trọng nhất, quyết định khả năng điều khiển hướng và độ ổn định khi xe vận hành. Một hệ thống lái hiệu quả giúp người lái dễ dàng kiểm soát quỹ đạo di chuyển, đảm bảo độ an toàn cao, đồng thời mang lại cảm giác lái chính xác và thoải mái. Trong bài viết này, Bridgestone sẽ giúp bạn hiểu rõ hơn về cấu tạo, phân loại và nguyên lý làm việc của hệ thống lái ô tô.
Hệ thống lái là gì?
Hệ thống lái ô tô là tập hợp các cơ cấu cơ khí và cơ điện, có chức năng truyền mô-men xoắn từ vô lăng tới bánh xe dẫn hướng (thường là bánh trước), giúp người lái thay đổi hướng di chuyển của xe theo ý muốn.
Ngoài việc đổi hướng, hệ thống lái còn đảm bảo:
- Độ chính xác cao trong việc duy trì hướng lái.
- Tỷ số truyền hợp lý giúp giảm lực đánh lái.
- Độ ổn định và độ nhạy phù hợp với tốc độ xe.
- Khả năng tự trở lại vị trí trung gian (góc lái 0°) khi xe chạy thẳng.
Hệ thống lái đóng vai trò quan trọng trong việc đảm bảo an toàn chuyển động, vì bất kỳ sai lệch nào trong cơ cấu lái đều có thể gây mất kiểm soát và tai nạn.

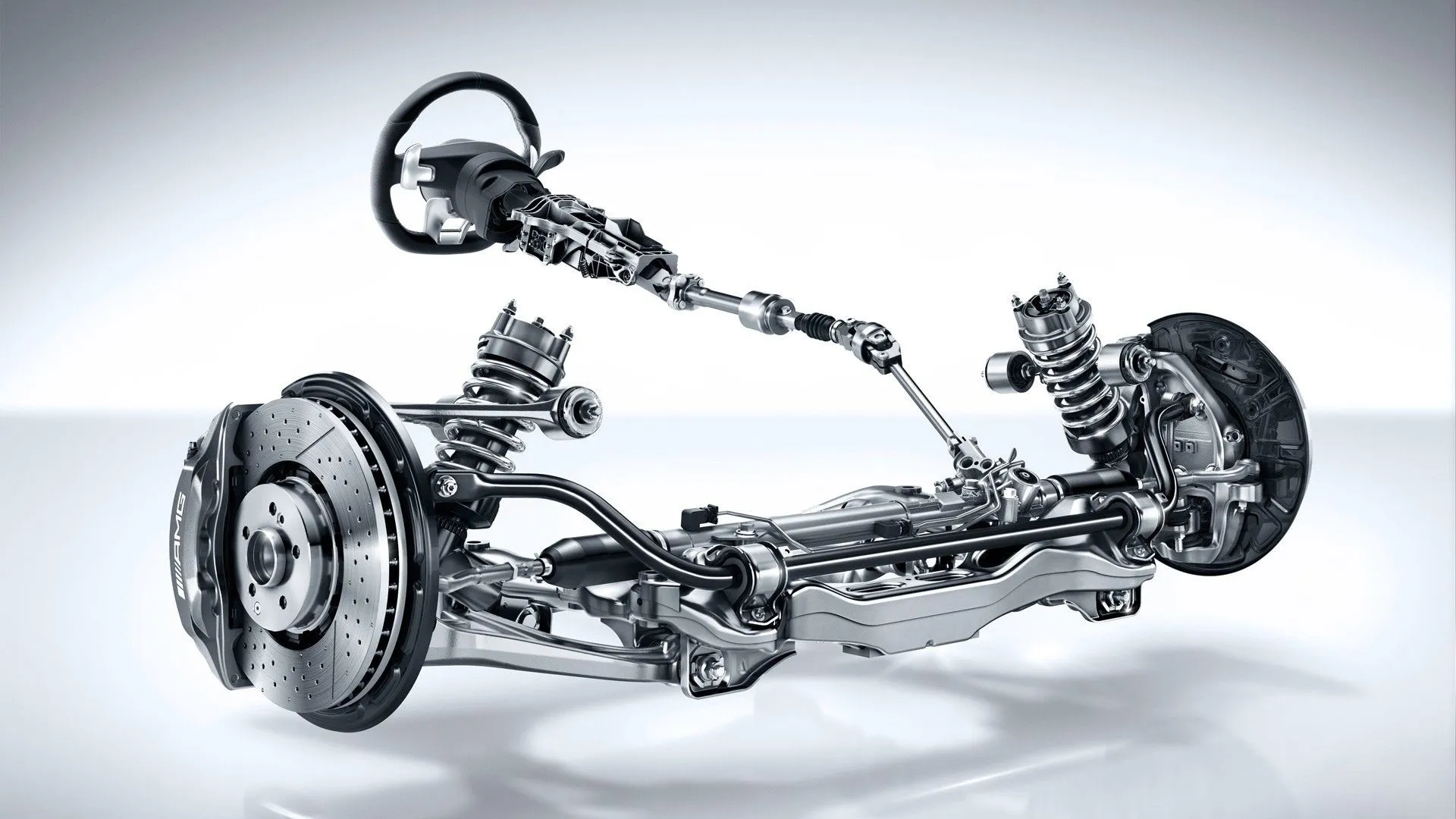

Hệ thống lái ô tô (Nguồn: Sưu tầm)
>>> Xem thêm các bài viết liên quan:
- Thước lái ô tô là gì? Nguyên nhân nào khiến thước lái ô tô bị hỏng?
- Bình ắc quy ô tô là gì? Phân loại và báo giá 2025
- Hướng dẫn chọn mua kích xe ô tô chất lượng và phù hợp
Cấu tạo hệ thống lái
Dẫn động lái
Dẫn động lái là bộ phận trung gian có nhiệm vụ truyền tải chuyển động và lực điều khiển từ người lái đến cơ cấu lái, giúp bánh xe đổi hướng theo mong muốn. Đồng thời, hệ thống này cũng truyền ngược lại các phản hồi từ mặt đường về vô lăng, tạo nên cảm giác lái thực tế và chính xác hơn. Ngoài chức năng điều hướng, dẫn động lái còn được thiết kế để hấp thụ và triệt tiêu lực va chạm, bảo vệ người lái khi xảy ra tai nạn.
Cấu tạo của dẫn động lái thường bao gồm các chi tiết chính sau:
- Vô lăng (tay lái): Là bộ phận mà người lái trực tiếp thao tác. Ngoài nhiệm vụ điều khiển hướng chuyển động, vô lăng còn được tích hợp nhiều tính năng hỗ trợ như điều khiển âm thanh, túi khí, ga tự động hay điều chỉnh hệ thống thông tin giải trí.
- Trục lái: Là ống kim loại có độ bền cao, nối trực tiếp với vô lăng ở đầu trên và cơ cấu lái ở đầu dưới. Trục lái có nhiệm vụ truyền mô-men xoắn từ tay lái xuống cơ cấu lái, đồng thời được thiết kế có khớp các-đăng giúp giảm rung lắc và linh hoạt hơn khi xe đi vào các cung đường gồ ghề.
- Thanh dẫn động (thanh kéo lái): Là cầu nối giữa cơ cấu lái và càng lái của bánh xe. Bộ phận này có các khớp cầu linh hoạt, cho phép thanh thay đổi chiều dài và góc quay trong quá trình vận hành, giúp bánh xe xoay chính xác theo quỹ đạo mong muốn mà không bị giới hạn bởi chuyển động của hệ thống treo.

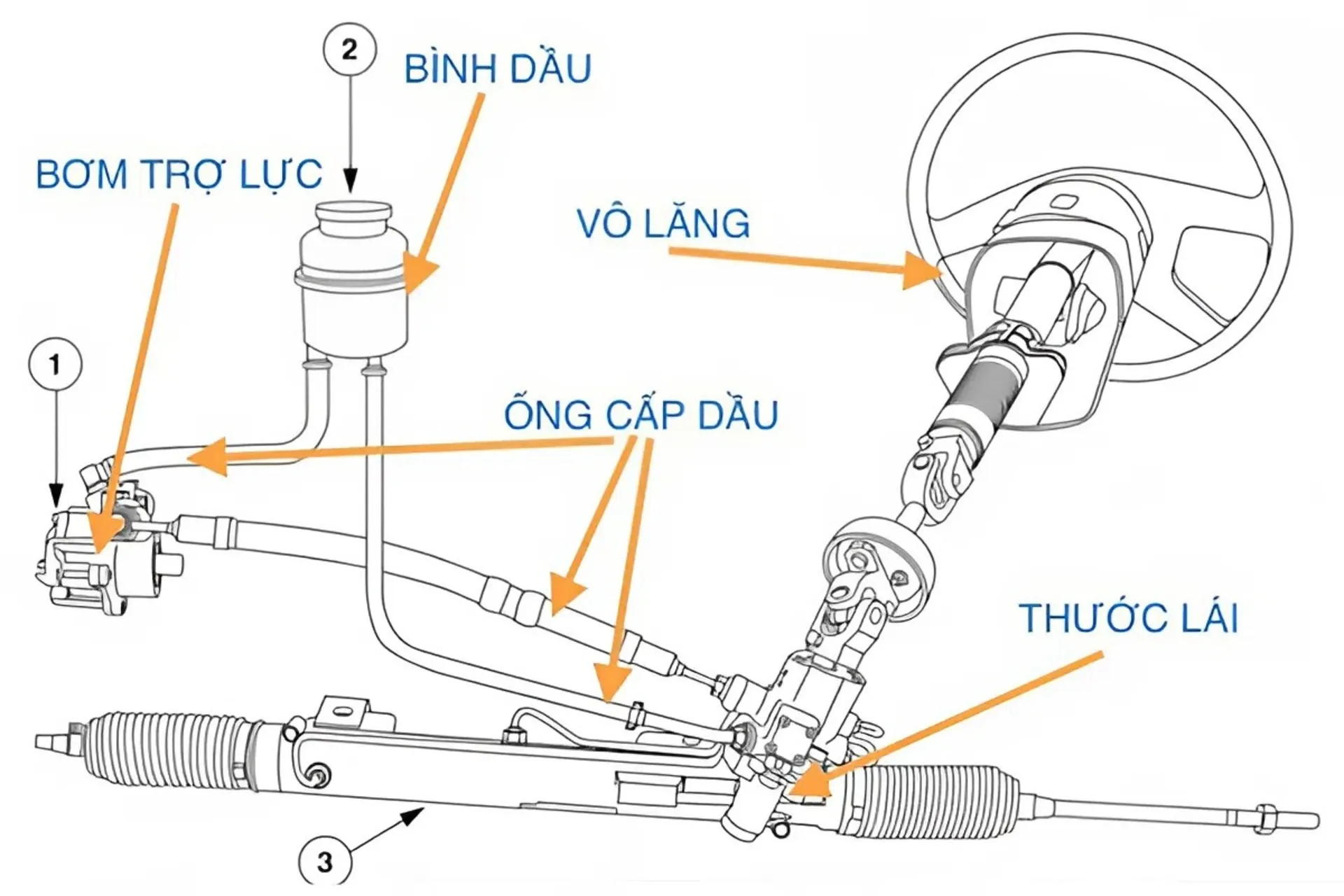

Dẫn động lái (Nguồn: Sưu tầm)
Cơ cấu lái
Cơ cấu lái đóng vai trò trung tâm trong hệ thống lái, đảm nhiệm việc điều khiển chuyển động của các đòn quay trong cơ cấu hình thang lái, giúp bánh xe dẫn hướng xoay theo quy luật Ackermann.
Hiện nay, trên ô tô có hai dạng cơ cấu lái được sử dụng phổ biến:
- Cơ cấu lái bánh răng – thanh răng (Rack and Pinion): Đây là loại cơ cấu có thiết kế đơn giản, gọn nhẹ và hiệu suất truyền động cao. Loại cơ cấu này thường được ứng dụng trên xe du lịch, SUV và xe tải nhẹ nhờ độ chính xác cao và phản hồi lái nhanh.
- Cơ cấu lái bi tuần hoàn (Recirculating Ball): Cấu tạo phức tạp hơn, gồm trục vít, đai ốc có rãnh bi và hệ thống bi thép tuần hoàn liên tục trong rãnh ren. Cơ cấu này giúp giảm ma sát, tăng độ bền và chịu được mô-men xoắn lớn, nên được sử dụng chủ yếu trên xe tải hạng nặng và xe buýt.
Cơ cấu lái bi tuần hoàn (Nguồn: Sưu tầm)
Trợ lực lái
Trợ lực lái là hệ thống hỗ trợ người lái giảm lực đánh vô lăng, giúp điều khiển xe nhẹ nhàng và chính xác hơn, đặc biệt khi di chuyển ở tốc độ thấp hoặc quay đầu xe. Cơ cấu này hoạt động bằng cách tăng mô-men xoắn tác động lên cơ cấu lái thông qua thủy lực, điện hoặc kết hợp cả hai.
Hiện nay, ô tô sử dụng ba loại trợ lực lái chính:
- Trợ lực thủy lực (HPS): Dùng áp suất dầu do bơm thủy lực tạo ra để hỗ trợ quay vô lăng, mang lại cảm giác lái thật nhưng tiêu tốn năng lượng.
- Trợ lực điện (EPS): Sử dụng mô-tơ điện và cảm biến mô-men để điều chỉnh lực hỗ trợ theo tốc độ xe, giúp tiết kiệm nhiên liệu và tăng tính chính xác.
- Trợ lực điện – thủy lực (EHPS): Kết hợp ưu điểm của hai loại trên, dùng mô-tơ điện để dẫn động bơm dầu, tối ưu công suất và hiệu suất lái.
Phân loại hệ thống lái ô tô
Hệ thống lái cơ khí (không trợ lực)
Hệ thống lái cơ khí xuất hiện từ những mẫu ô tô đầu tiên vào thập niên 1950 và đã được nghiên cứu, cải tiến liên tục cho đến nay. Các nghiên cứu về hệ thống này tập trung vào việc tối ưu khả năng quay vòng trong không gian hẹp, duy trì chuyển động thẳng ổn định và giảm lực tác động lên vô lăng. Đồng thời, hệ thống phải đảm bảo động học quay vòng chính xác để bánh xe không bị trượt, phối hợp nhịp nhàng giữa dẫn động lái và hệ thống treo, cũng như hạn chế tối đa các phản lực từ mặt đường truyền lên tay lái. Mục tiêu cuối cùng là tạo sự cân bằng giữa hai bánh dẫn hướng, mang lại cảm giác lái ổn định và an toàn.
>>> Xem thêm:
- Cruise Control là gì? Chức năng và cách sử dụng hệ thống Cruise Control trên xe ô tô
- Hệ thống phanh xe ô tô: Cấu tạo và nguyên lý hoạt động

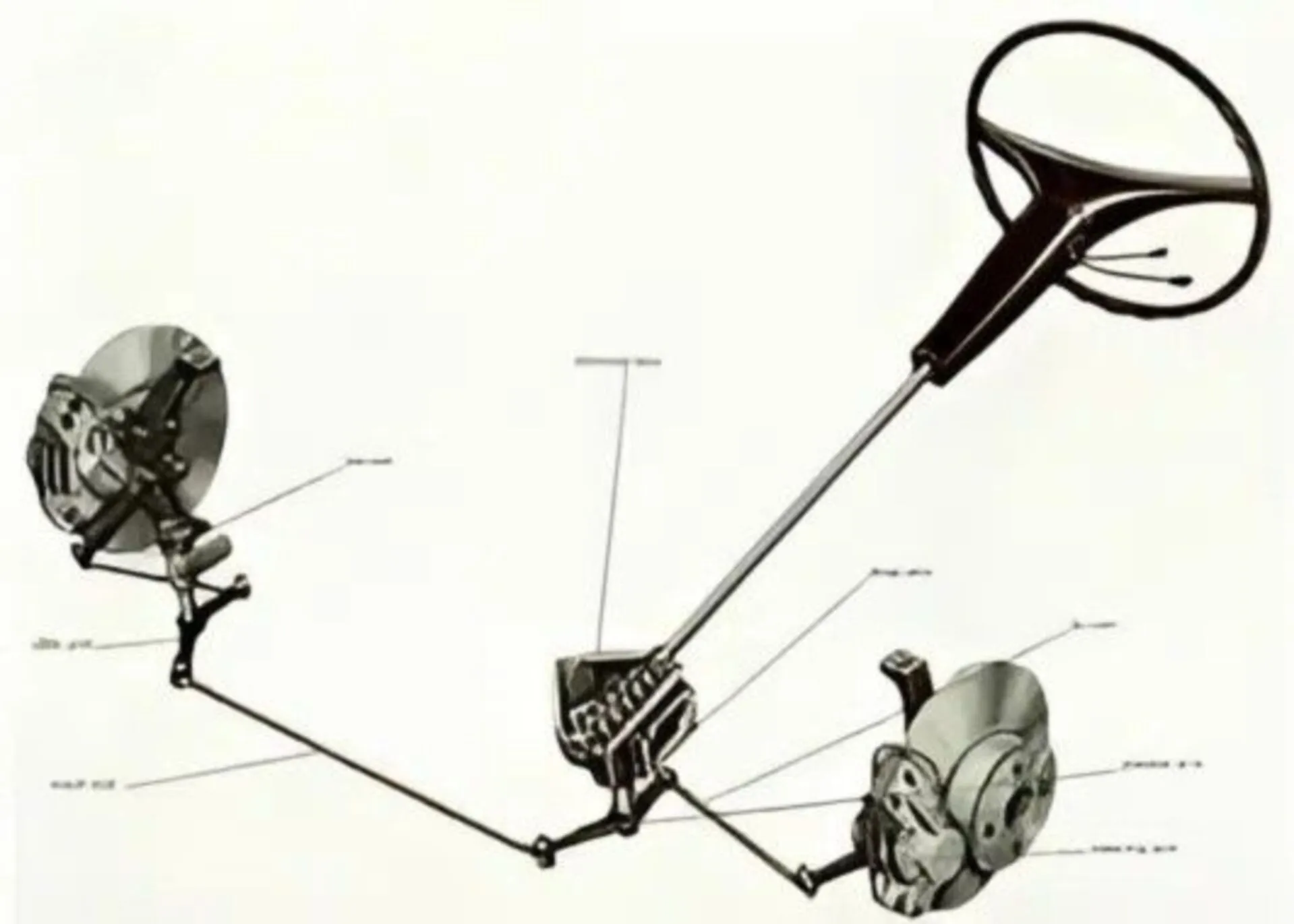

Hệ thống lái thuần cơ khí không trợ lực xe ô tô (Nguồn: Sưu tầm)
Hệ thống lái trợ lực thủy lực (HPS)
Hệ thống lái trợ lực thủy lực (HPS) là bước phát triển từ cơ cấu lái cơ khí, giúp người lái giảm đáng kể lực đánh vô lăng, mang lại cảm giác thoải mái và an toàn hơn. Tùy thiết kế, năng lượng hỗ trợ có thể chiếm đến 80% lực đánh lái.
Cơ cấu HPS sử dụng thanh xoắn (torsion bar) trên trục lái làm cảm biến mô-men. Khi người lái xoay vô lăng, thanh xoắn biến dạng, mở van dầu trợ lực để tăng áp suất dầu hỗ trợ. Ở tốc độ cao, mô-men xoắn nhỏ hơn nên lực trợ lực tự động giảm, giúp duy trì cảm giác lái ổn định.
Ưu điểm của HPS là phản hồi mặt đường chân thực, bảo dưỡng đơn giản và chi phí thấp. Tuy nhiên, do bơm dầu hoạt động liên tục, hệ thống hao tổn năng lượng và giảm hiệu quả ở tốc độ cao. Hiện nay, HPS vẫn được dùng phổ biến tại Việt Nam nhờ giá thành rẻ và phù hợp với điều kiện vận hành dưới 120 km/h.

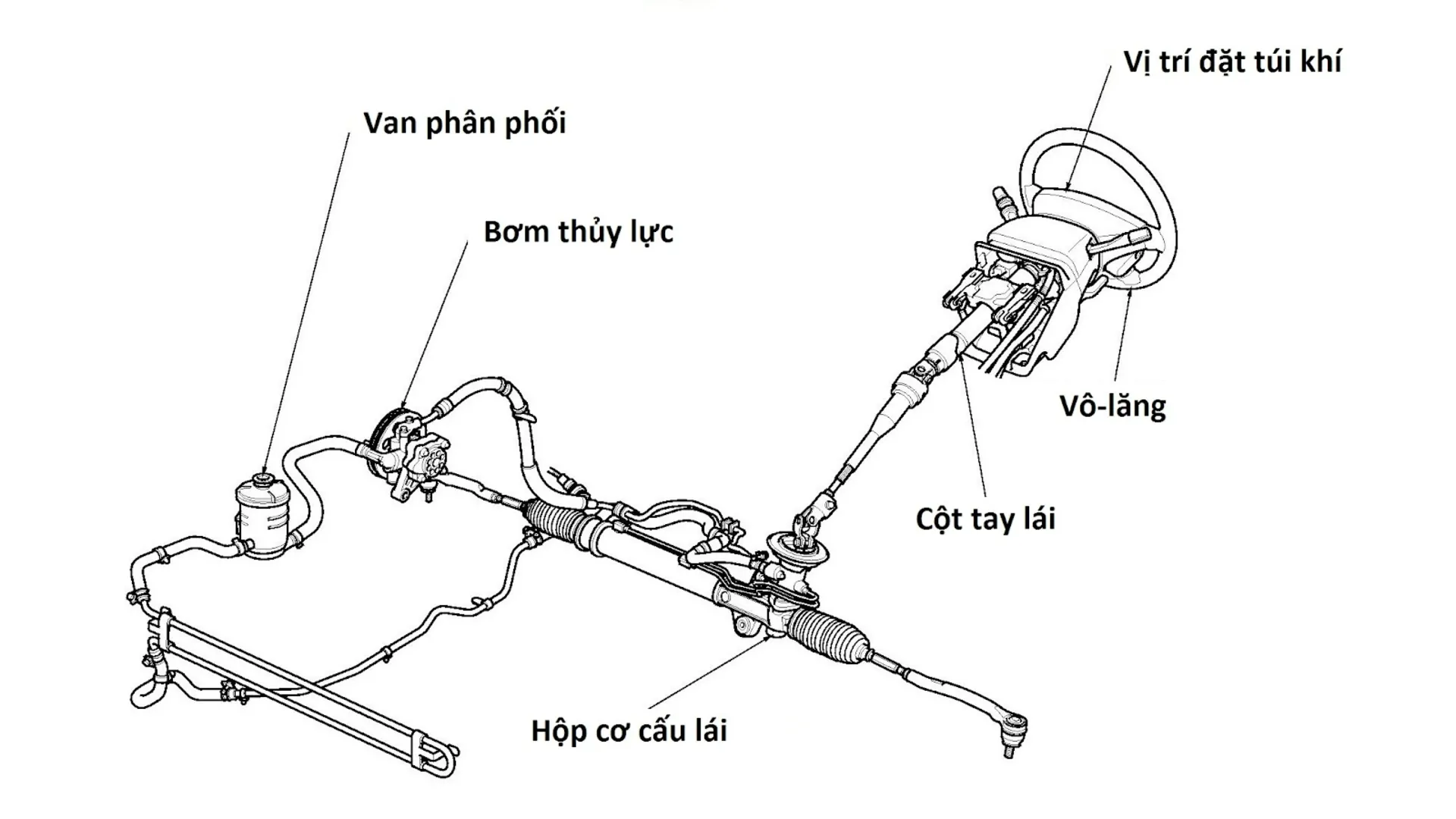

Hệ thống lái trợ lực thủy lực (Nguồn: Sưu tầm)
Hệ thống lái trợ lực điện (EPS)
Hệ thống EPS ra đời cùng thời với EHPS, nhưng được cải tiến vượt trội nhờ loại bỏ hoàn toàn bơm dầu thủy lực, thay thế bằng mô tơ điện điều khiển bằng ECU. Nhờ đó, hệ thống không tiêu tốn công suất động cơ khi không cần trợ lực và thân thiện môi trường hơn do không sử dụng dầu thủy lực.
EPS hoạt động dựa trên các cảm biến góc lái, vận tốc, độ trượt bánh và gia tốc ngang, giúp tự động điều chỉnh lực vô-lăng phù hợp với điều kiện vận hành. Khi xe di chuyển chậm hoặc vào bãi đỗ, vô-lăng trở nên nhẹ, dễ điều khiển; ngược lại, ở tốc độ cao, vô-lăng nặng hơn, mang lại cảm giác lái thật tay và an toàn.
Điểm cải tiến chính của EPS là mô tơ điện thay thế bơm dầu, được ECU điều khiển theo thuật toán dựa trên mô men cản từ mặt đường. Cảm biến mô men trên trục lái ghi nhận lực phản hồi và điều chỉnh tỷ lệ trợ lực chính xác, nhanh nhạy.
>>> Xem thêm:
- Có nên phủ gầm xe ô tô không? Lợi ích và tác hại của phủ gầm ô tô
- Phanh ABS là gì? Cấu tạo, nguyên lý hoạt động của phanh ABS trên ô tô, xe máy

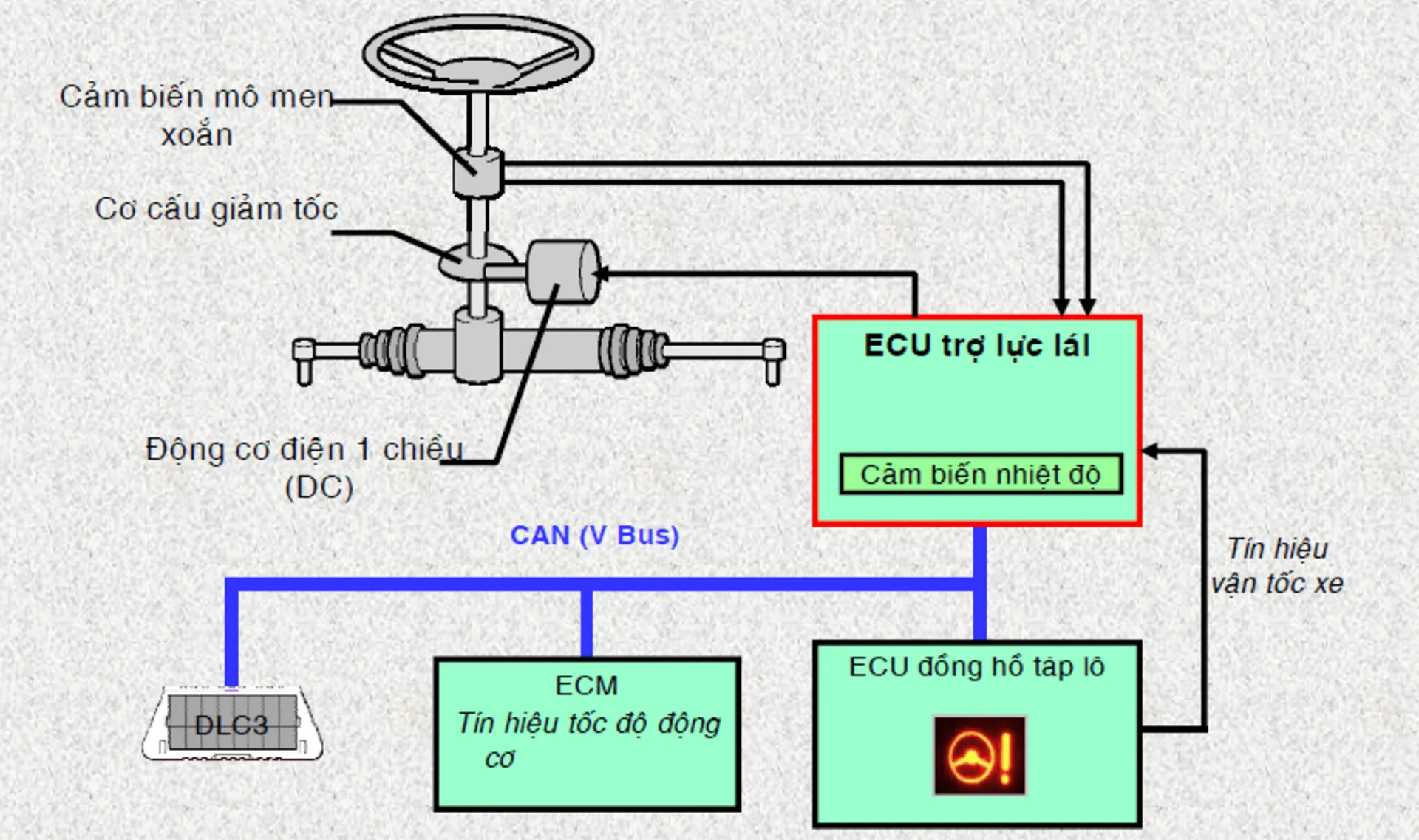

Hệ thống lái trợ lực điện (Nguồn: Sưu tầm)
Hệ thống lái trợ lực điện - thủy lực (EHPS)
Hệ thống lái trợ lực điện – thủy lực (EHPS) về cơ bản có cấu trúc tương tự HPS, nhưng được nâng cấp với khả năng điều khiển điện tử. Thay vì thanh xoắn điều khiển trực tiếp van dầu, độ biến dạng của thanh xoắn được cảm biến ghi nhận và gửi tín hiệu đến hộp điều khiển MCU. Bộ điều khiển này sẽ tổng hợp dữ liệu như tốc độ xe và góc đánh lái để tính toán tỷ lệ trợ lực tối ưu, điều chỉnh áp suất dầu phù hợp với từng điều kiện vận hành.
So với HPS truyền thống, hệ thống EHPS cho dải trợ lực linh hoạt hơn, đáp ứng tốt ở nhiều tốc độ khác nhau, đặc biệt là tốc độ cao — nơi cảm giác lái cần được duy trì chân thực và ổn định.

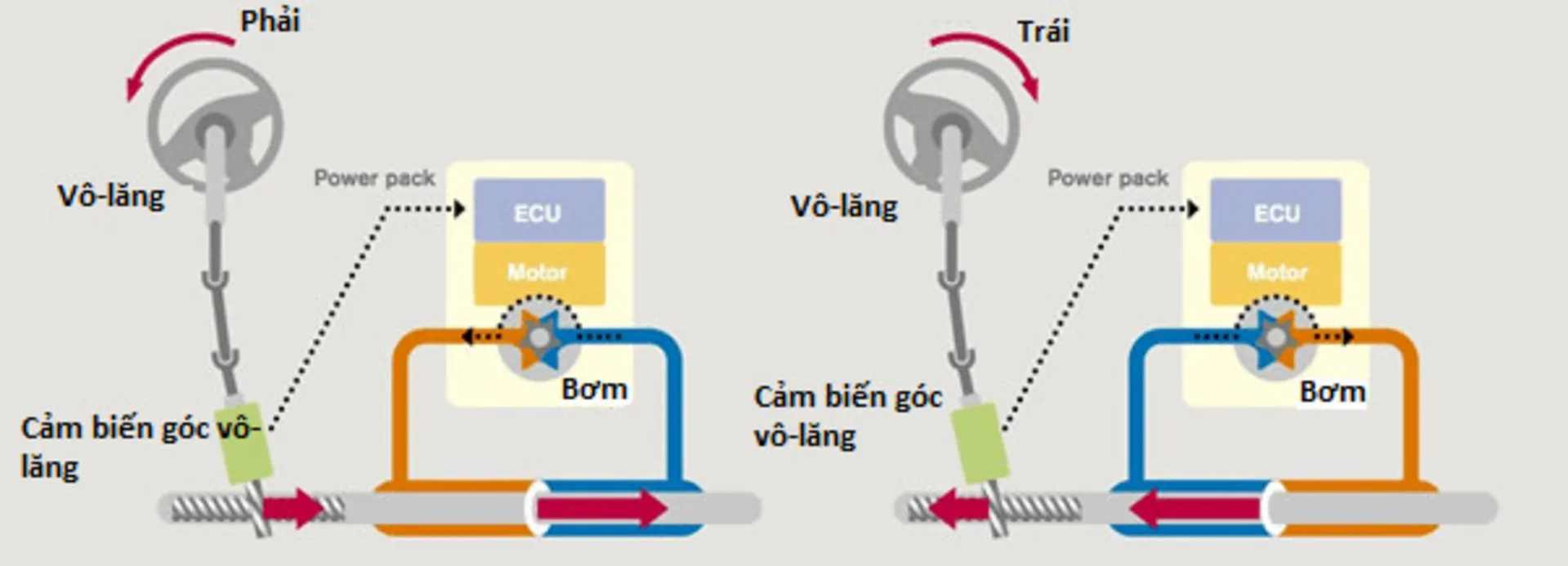

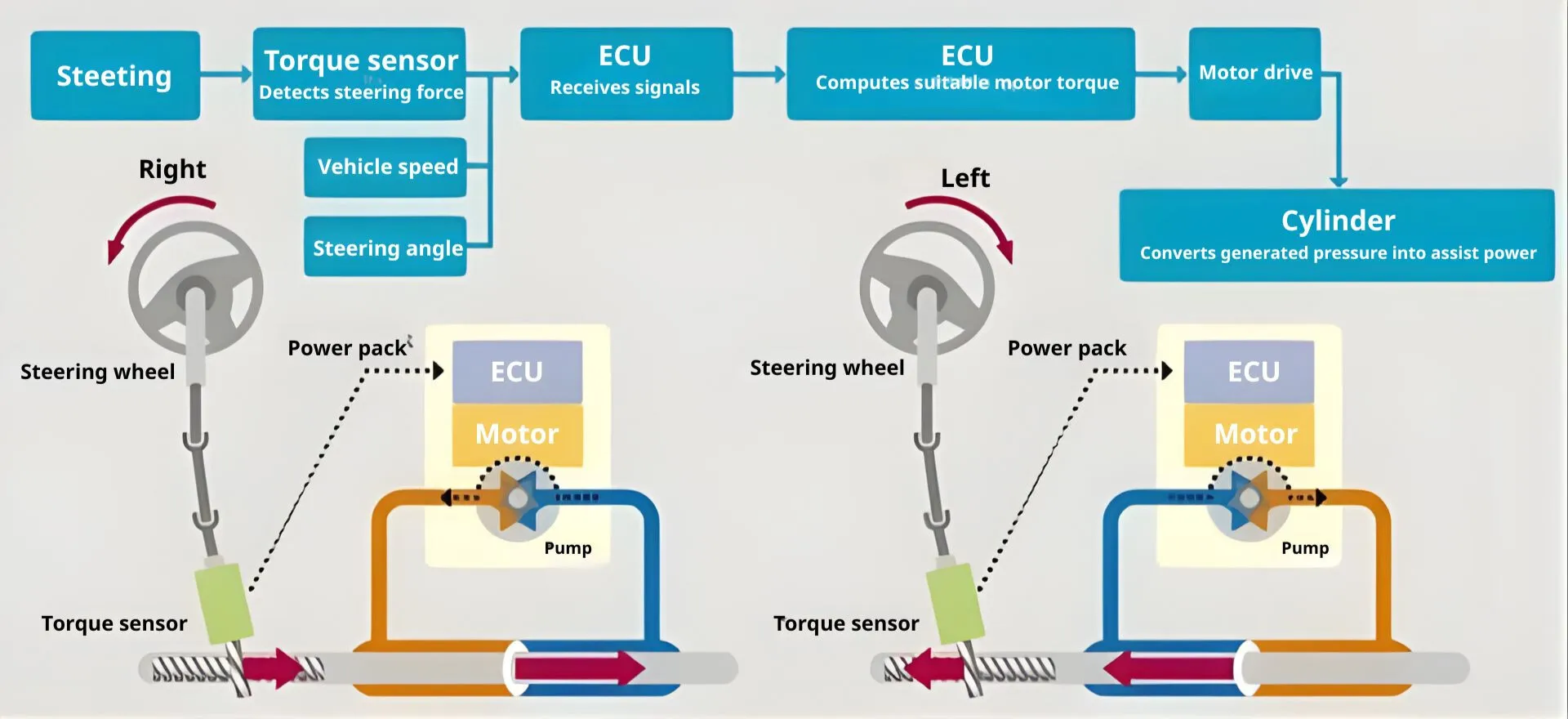

Hệ thống lái trợ lực điện - thủy lực (EHPS)
Hệ thống lái Steer-by-wire
Khác với các hệ thống lái truyền thống, Steer-by-Wire (SBW) là công nghệ loại bỏ hoàn toàn liên kết cơ khí giữa vô-lăng và bánh xe dẫn hướng, thay thế bằng tín hiệu điện tử. Steer-by-Wire hoạt động nhờ các cảm biến, bộ truyền động điện và bộ điều khiển trung tâm, cho phép tái tạo mô-men phản hồi từ mặt đường một cách nhân tạo. Nhờ đó, hệ thống có thể loại bỏ rung động, giảm mỏi tay khi lái xe và tăng độ chính xác khi điều khiển.
Về cấu trúc, Steer-by-Wire gồm hai biến thể chính:
- Steer-by-Wire tích hợp: hai bánh dẫn hướng vẫn được liên kết qua hình thang lái, dễ kiểm soát và phù hợp với các dòng xe hiện nay.
- Steer-by-Wire độc lập: mỗi bánh dẫn hướng có một mô-tơ riêng, cho phép góc lái hai bánh thay đổi độc lập, tối ưu theo lý thuyết quay vòng, nhưng hiện vẫn đang trong giai đoạn nghiên cứu do yêu cầu kỹ thuật phức tạp.
Vì không còn trục lái cơ khí, độ đồng bộ giữa vô-lăng và bánh xe dẫn hướng được đảm bảo bằng bộ điều khiển điện tử tốc độ cao, xử lý tín hiệu gần như tức thì. Điều này giúp hệ thống phản ứng nhanh, giảm phản lực từ mặt đường, đồng thời tiết kiệm không gian, giảm trọng lượng và tăng độ an toàn.
>>> Xem thêm:
- Xe cơ giới là xe gì? Điều kiện tham gia giao thông của xe cơ giới
- Xe container là gì? Cấu tạo, kích thước & giá công ten nơ 2025
- Top 9 hãng xe ô tô của Đức nổi tiếng, được yêu thích nhất hiện nay
Hệ thống lái Steer-by-wire (Nguồn: Sưu tầm)
Hệ thống lái chủ động (AFS)
AFS được phát triển dựa trên việc phân tích hướng chuyển động thực tế của xe ở các tốc độ và điều kiện vận hành khác nhau. Ở tốc độ thấp, hướng di chuyển của xe chủ yếu phụ thuộc vào góc đánh lái. Tuy nhiên, khi tốc độ vượt 60 km/h, lực quán tính và biến dạng lốp khiến thân xe bị xoay nhẹ, làm hướng chuyển động chịu ảnh hưởng đồng thời của góc đánh lái và góc xoay thân xe.
Trên trục lái của hệ thống, bộ chấp hành AFS (AFS actuator) được lắp đặt để thay đổi tỷ số truyền lái theo điều kiện vận hành. Các cảm biến góc xoay thân xe, tốc độ, góc đánh lái và tốc độ quay vô-lăng sẽ gửi tín hiệu đến bộ điều khiển trung tâm, từ đó ECU xác định tỷ số truyền tối ưu, giúp xe vào cua mượt, ổn định và an toàn hơn. AFS thường được kết hợp với hệ thống trợ lực điện (EPAS) để tối ưu hiệu suất. Mô tơ trợ lực có thể bố trí tại trục lái, thước lái hoặc song song với thước lái, giúp hệ thống gọn nhẹ, tiết kiệm năng lượng và phản ứng nhanh hơn so với trợ lực thủy lực truyền thống.

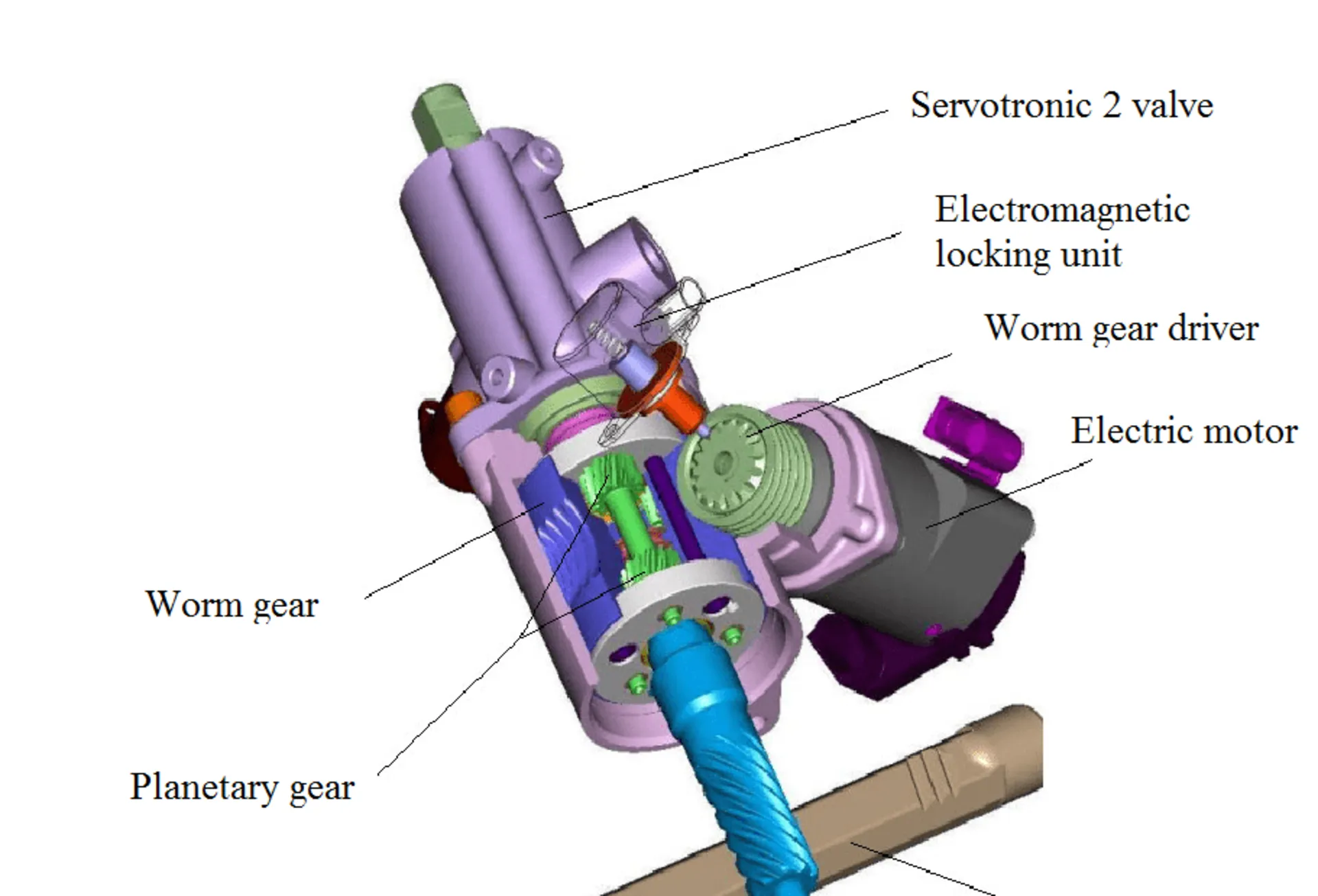

Hệ thống lái chủ động AFS (Nguồn: Sưu tầm)
Nguyên lý làm việc của hệ thống lái
Nguyên lý chung của hệ thống lái
Hệ thống lái ô tô hoạt động dựa trên nguyên tắc truyền và khuếch đại mô-men xoắn từ vô-lăng đến các bánh xe dẫn hướng, giúp xe thay đổi hướng di chuyển theo ý muốn của người lái.
Cụ thể, khi người lái xoay vô-lăng, mô-men quay được truyền qua trục lái đến cơ cấu lái (thường là dạng bánh răng – thanh răng hoặc bi tuần hoàn). Cơ cấu này có nhiệm vụ chuyển đổi chuyển động quay thành chuyển động tịnh tiến, tác động lên dẫn động lái để xoay các bánh xe trước sang hướng mong muốn.
Nguyên lý cơ cấu bánh răng - thanh răng có trợ lực
Cơ cấu lái bánh răng – thanh răng có trợ lực được thiết kế với một xi-lanh thủy lực đặt giữa thanh răng, bên trong chứa piston và hai đường dẫn dầu áp suất cao ở hai phía. Khi hệ thống hoạt động, dầu áp suất cao được bơm vào một bên của xi-lanh, tạo lực đẩy piston di chuyển, đồng thời kéo theo thanh răng dịch chuyển. Nhờ đó, vô-lăng quay nhẹ hơn, giúp người lái điều khiển hướng xe dễ dàng và chính xác trong mọi tình huống.
>>> Xem thêm:
- Má phanh ô tô là gì? Cách chọn má phanh phù hợp với xe của bạn
- Những hạng mục cần thay thế và bảo dưỡng xe ô tô định kỳ
- Chi phí nuôi xe ô tô hàng tháng là bao nhiêu? [Cập nhật 2025]

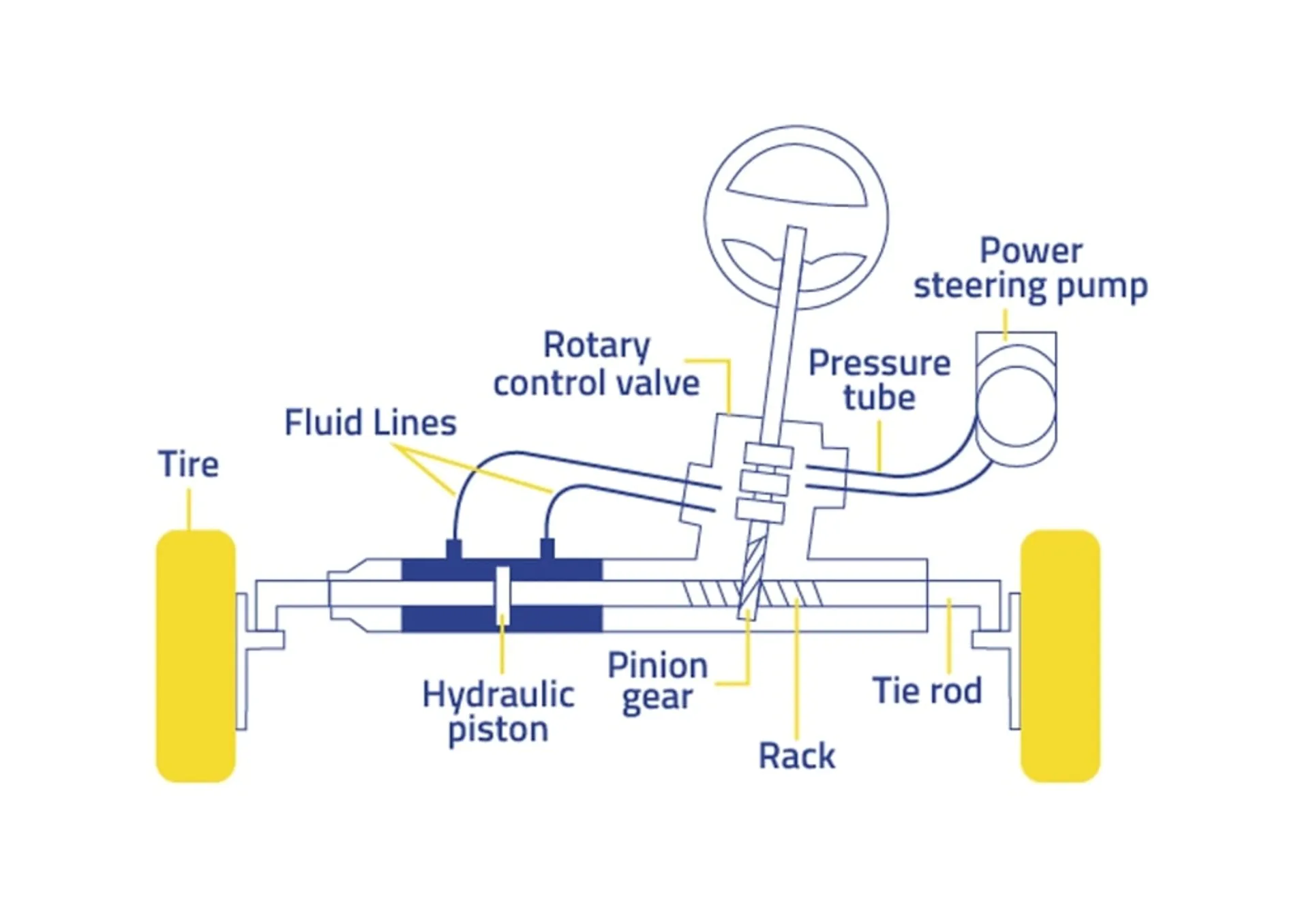

Nguyên lý cơ cấu bánh răng - thanh răng có trợ lực ở xe ô tô (Nguồn: Sưu tầm)
Nguyên lý hoạt động bơm thủy lực
Bơm thủy lực trong hệ thống lái sử dụng các van cánh gạt bố trí hướng kính bên trong rôto, cho phép cánh gạt trượt linh hoạt trong các rãnh để tạo áp suất dầu. Bơm được dẫn động từ động cơ qua dây đai – puli, giúp cung cấp dầu áp suất cao cho hệ thống trợ lực lái. Khi rôto quay, lực ly tâm làm các cánh gạt bung ra, tạo nên các khoang kín hình ô-van, nhờ đó dầu ở vùng áp suất thấp được hút vào và nén sang phía áp suất cao, cung cấp lực hỗ trợ cho người lái khi đánh lái.

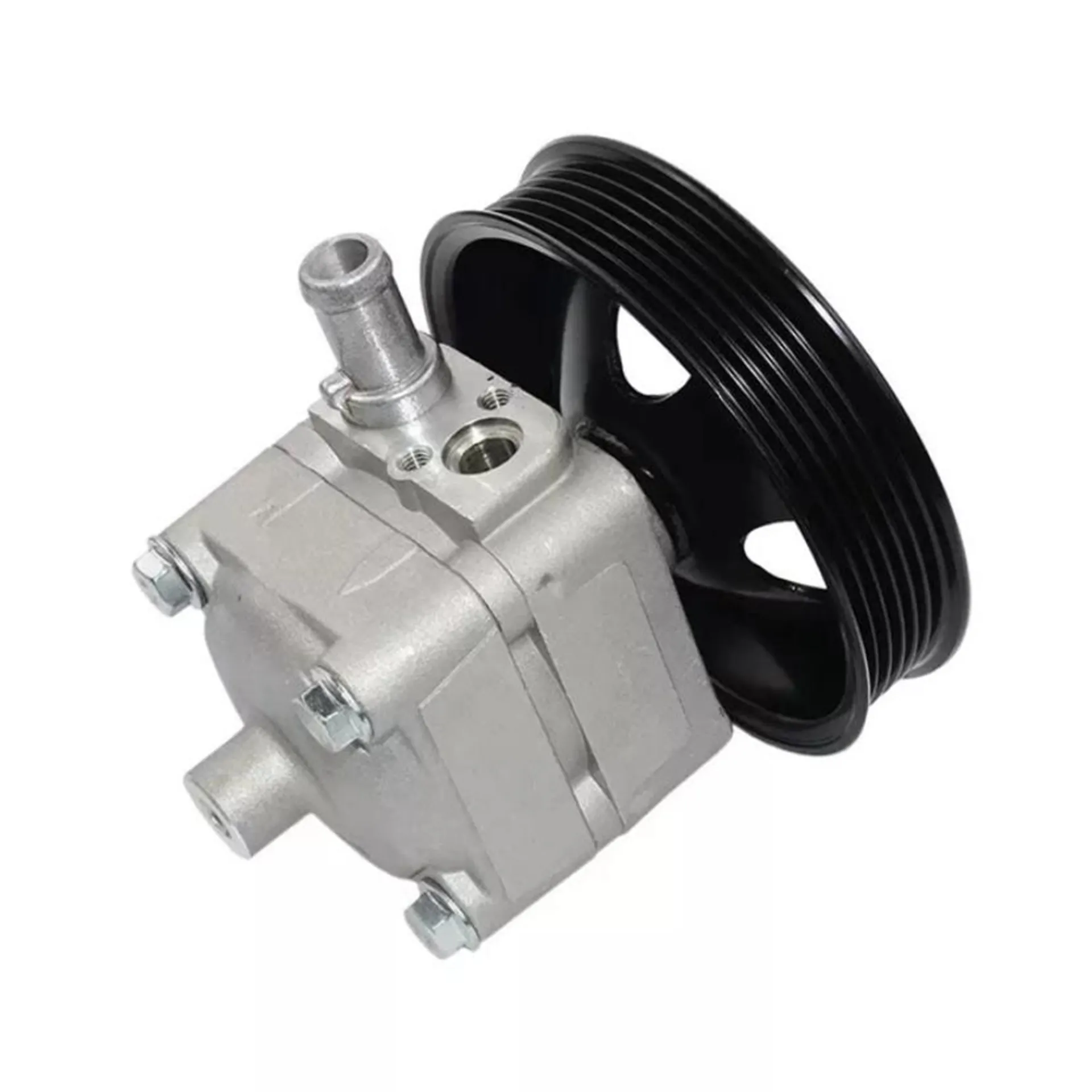

Bơm thủy lực của hệ thống lái ô tô (Nguồn: Sưu tầm)
Nguyên lý hoạt động của hệ thống trợ lực lái tương lai
Hệ thống trợ lực lái thế hệ mới được dự đoán sẽ tích hợp công nghệ điều khiển điện tử và tự động hóa cao. Vô-lăng tương lai có thể hoạt động tương tự bàn phím thông minh, tích hợp mô-tơ điện phản hồi và cảm biến lực để thông báo tình trạng vận hành của xe cho người lái. Đồng thời, hệ thống có khả năng tự động điều khiển hướng bánh xe, hỗ trợ lái bán tự động hoặc tự hành hoàn toàn. Các nhà sản xuất ô tô đang tiếp tục tối ưu không gian động cơ và khoang lái, giảm tiếng ồn, rung và độ phản hồi, hướng đến trải nghiệm lái êm ái, an toàn và hiện đại hơn.
Các lưu ý khi sử dụng để tăng tuổi thọ hệ thống lái
Hệ thống lái là bộ phận then chốt giúp người điều khiển dễ dàng kiểm soát hướng đi và đảm bảo an toàn trong suốt quá trình vận hành xe. Để xe luôn hoạt động ổn định, trơn tru và bền bỉ, bạn cần lưu ý một số điểm quan trọng sau:
- Kiểm tra và bảo dưỡng hệ thống lái định kỳ: Hãy tuân thủ lịch bảo dưỡng được khuyến nghị bởi nhà sản xuất để phát hiện sớm hư hỏng, tránh rủi ro khi vận hành và kéo dài tuổi thọ cho hệ thống lái.
- Điều chỉnh vô-lăng phù hợp với tư thế ngồi: Vị trí vô-lăng phù hợp giúp tăng độ chính xác khi đánh lái, giảm mỏi tay và đảm bảo an toàn khi di chuyển.
- Không xoay vô-lăng quá nhanh hoặc quá chậm: Việc này có thể làm tăng ma sát, giảm tuổi thọ của hệ thống trợ lực lái và gây ra hư hại không mong muốn.
- Không đặt vật nặng hoặc sắc nhọn trên vô-lăng: Trong trường hợp va chạm, những vật này có thể gây nguy hiểm cho người lái, đặc biệt khi túi khí kích hoạt.
>>> Xem thêm:
- Bảng giá xe ô tô Peugeot mới tại Việt Nam 2025
- Các dòng xe Mazda chính hãng, bán tại Việt Nam kèm bảng giá 2025
- Lamborghini Aventador Việt Nam: Thông số, hình ảnh, báo giá
Kiểm tra và bảo dưỡng định kỳ giúp tăng tuổi thọ hệ thống lái (Nguồn: Sưu tầm)
Các câu hỏi thường gặp
Có bao nhiêu loại hệ thống lái ô tô?
Hiện nay, hệ thống lái ô tô được chia thành hai loại chính:
- Hệ thống lái cơ khí: Bao gồm các loại như bánh răng – thanh răng hoặc trục vít – ê-cu bi tuần hoàn, thường xuất hiện trên xe tải, xe buýt hoặc xe du lịch cỡ nhỏ.
- Hệ thống lái có trợ lực: Gồm trợ lực thủy lực (HPS), trợ lực điện (EPS), trợ lực điện – thủy lực (EHPS) và hệ thống lái điện tử (Steer-by-Wire). Các hệ thống này giúp giảm lực đánh lái, tăng độ chính xác và mang lại cảm giác lái mượt mà hơn.
Công dụng của hệ thống lái ô tô
Hệ thống lái có nhiệm vụ truyền chuyển động từ vô-lăng đến các bánh xe dẫn hướng, giúp người lái điều chỉnh hướng di chuyển của xe theo ý muốn. Ngoài ra, hệ thống còn:
- Đảm bảo ổn định hướng khi xe chạy thẳng.
- Giúp xe quay vòng linh hoạt, dễ điều khiển trong không gian hẹp.
- Cảm nhận phản hồi từ mặt đường, giúp người lái kiểm soát xe tốt hơn.
- Tăng tính an toàn và thoải mái, đặc biệt khi đi ở tốc độ cao hoặc trên đường gồ ghề.
Hệ thống lái ô tô có cấu tạo phức tạp và hoạt động tinh vi, vì vậy việc hiểu rõ và chăm sóc đúng cách sẽ giúp xe vận hành êm ái, an toàn và hiệu quả hơn. Nếu bạn muốn kiểm tra hoặc bảo dưỡng hệ thống lái chuyên sâu, hãy đến các cửa hàng dịch vụ Bridgestone trên toàn quốc. Tại đây, đội ngũ kỹ thuật viên chuyên nghiệp sẽ kiểm tra chi tiết, tư vấn chính xác và bảo dưỡng theo tiêu chuẩn quốc tế, giúp chiếc xe của bạn luôn trong trạng thái tốt nhất.
